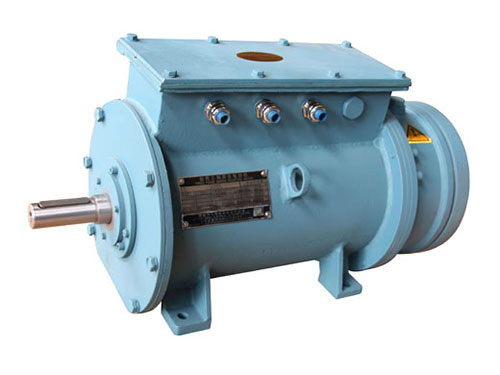

المحرك الحثي ثلاثي الطور للرفع في الاستخدامات البحرية

شكل الاستفسار

مقدمة
سلسلة JZ2-H من المحرك الحثي ثلاثي الطور للرفع المستخدم في التطبيقات البحرية من نوع محرك القفص السنجابي يطبق ماكينات الجر الميكانيكية والكهربائية والتحميل على المدي القصير، مثل آلات رفع المرسى، الرافعات و الونشات البحرية.

حالات التشغيل
الارتفاع: 0m
أقصى درجة الحرارة مسموحة +45 درجة مئوية
الرطوبة النسبية للهواء: أقل من أو تساوي 95 %
الصدمات، الإهتزاز، الندى، الرذاذ الملحي، الرذاذ الزيتي، الفطريات: يوجد
الميل والتأرجح:±22.5°

قواعد بناء السفن الفولاذية البحرية
وتتفق المحركات أيضاً مع جمعيات تصنيف السفن التالية:
ABS، BV، LR، DNV، GL، KR، NK، RINA

البيانات الفنية الرئيسية
النوع القدرة kW التيار المقنن A السرعة المقننة r/min نوع الوظيفة الكبح الوزن kg
380V 50Hz 380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz S3 % S2 min كبح العزم N.m جهد الإلتقاط V جهد التماسك V
تيار الإلتقاط A تيار التماسك A
JZ2-H 11-4 1.5 4.3 3.7 1400 1680 25 — 24.8 128/1.19 128/1.19 66
JZ2-H 12-4 2.2 6.0 5.2 1400 1680 24.8 128/1.19 128/1.19 86
JZ2-H 13-4 3.5 8.9 7.7 1400 1680 24.8 128/1.19 128/1.19 77
JZ2-H 21-4 5 12 10.4 1400 1680 54.8 128/1.78 128/1.78 110
JZ2-H 21-6 3.5 10 8.7 900 1080 54.8 128/1.78 128/1.78 110
JZ2-H 22-6 5 13.3 11.5 900 1080 54.8 128/1.78 128/1.78 122
JZ2-H 31-6 7.5 19.2 16.6 900 1080 119.6 128/2.05 128/2.05 174
JZ2-H 32-6 11 26.8 23.2 900 1080 119.6 128/2.05 128/2.05 195
JZ2-H 41-6 16 35 30.3 900 1080 232.8 110/9 30/2.45 365
JZ2-H 41-8 11 28.9 25 695 830 232.8 110/9 30/2.45 340
JZ2-H 22-4/12 3/1.2 6.8/7.12 5.9/6.15 1350/410 1620/490 — 30/10 40 110/1.6 30/0.85 112
JZ2-H 23-4/12 4.3/1.7 9.5/10.1 8.2/8.73 1350/410 1620/490 40 110/1.6 30/0.85 149
JZ2-H 32-4/12 6/2.5 12.9/11.3 11.2/9.76 1350/390 1620/465 119.6 110/4.5 30/1.23 177
JZ2-H 33-4/12 8.5/3.5 17.9/14.8 15.5/12.8 1370/390 1620/465 119.6 110/4.5 30/1.23 227
JZ2-H 33-4/16 8.5/2.4 19.2/11.6 16.6/10.1 1370/310 1620/370 30/15 119.6 110/4.5 30/1.23 230
JZ2-H 41-4/16 12/3.5 25/18.2 21.6/15.7 1370/320 1640/380 232.8 110/9 30/2.45 345
JZ2-H 42-4/16 18/5 37/23.8 32/20.6 1370/320 1640/380 232.8 110/9 30/2.45 407
JZ2-H 41-4/8/16 7.5/7.5/5 16.8/17.8/26 14.5/15.4/22.5 1400/665/300 1680/798/360 10/30/5 232.8 110/9 30/2.45 365
JZ2-H 42-4/8/16 11/11/7 .5 23/25.5/36 19.9/22.1/31.1 1400/665/300 1680/798/360 232.8 110/9 30/2.45 415
JZ2-H 51-4/8/16 16/16/11 33/35.2/49 28.5/30.4/42.3 1400/665/300 1680/798/360 510.6 110/9 30/2.46 505
JZ2-H 52-4/8/16 22/22/16 43.7/47.8/71 37.8/41.3/61.3 1400/665/300 1680/798/360 510.6 110/9 30/2.46 575
JZ2-H 61-4/8/16 30/30/22 60.5/69.5/96 52.3/60.1/83 1420/670/300 1700/800/360 676 110/10.47 30/2.86 850
JZ2-H 71-4/8/16 45/45/30 88.5/100/142 76.5/86.4/122.7 1420/680/320 1700/810/380 889 110/18.25 30/4.98 1210
JZ2-H 72-4/8/16 60/60/45 114/135/195 98.5/116.6/168.5 1420/720/330 1700/860/390 1350 110/18.25 30/4.98 1560
عرض الجدول كامل

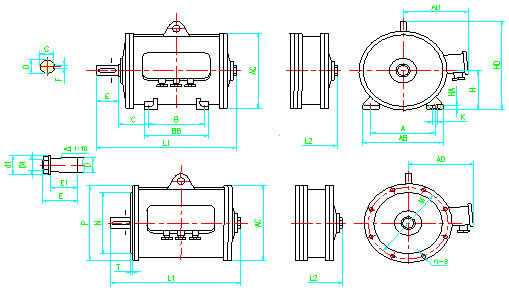

الأبعاد التركيبية والكلية
الإطار النوع أبعاد التركيب الأبعاد الكلية
A B C D E F G H K M N P S T n نوع محور التمديد D1 E1 d1 HA AB AC AD BB HD L1 L2
1# JZ2-11; 12-4-H 190 140 85 28 60 8 24 112 14 265 230 300 15 4 4 إسطواني — — — 12 220 250 190 180 275 410 485
JZ2-13-4-H 170 210 440 515
22# JZ2-21-4; 6-H 220 150 90 32 80 10 27 1125 14 265 230 300 15 260 280 195 190 295 410 530
JZ2-22-6; 4/12-H 200 240 460 590
JZ2-23-4/12-H 270 310 530 660
33# JZ2-31-6-H 250 200 100 42 110 12 37 1150 18 300 250 350 119 5 20 300 320 235 250 345 560 650
JZ2-32-6; 4/12-H 280 330 640 730
JZ2-33-4/12; 4/16-H 380 430 740 830
4# JZ2-41-6; 8; 4/16; 4/8/16 -H 320 305 120 50 110 16 43.5 200 26 400 350 450 8 380 420 295 375 470 700 820
JZ2-42-4/16; 4/8/16 -H 380 450 770 895
5# JZ2-51-4/8/16-H 360 360 140 60 140 18 52.9 225 500 450 550 430 450 325 460 510 840 990
JZ2-52-4/8/16-H 460 560 940 1090
6# JZ2-61-4/8/16-H 420 440 160 70 140 20 26 250 32 500 450 550 مخروطي M48×2 105 90 23 510 550 380 550 575 950 1130
7# JZ2-71-4/8/16-H 480 510 190 90 170 25 35 280 - - - - - - M60×3 130 110 560 620 410 620 600 1060 1255
JZ2-72-4/8/16-H 660 770 1200 1535
عرض الجدول كامل
