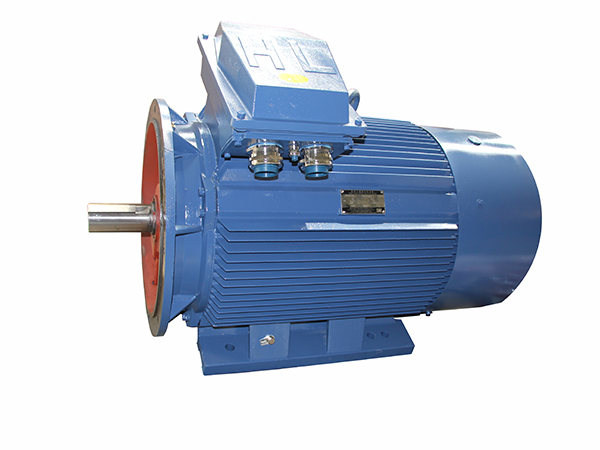

محرك حثي ثلاثي الطور ذو الكفاءة العالية

الصفحة الرئيسية » المنتجات » محرك حثي ثلاثي الطور (للاستخدامات البحرية) » محرك حثي ثلاثي الطور ذو الكفاءة العالية

سلسلة M2E-H للمحرك الحثي ثلاثي الطور ذو الكفاءة العالية محرك بحري مغلق بالكامل مع مروحة تبريد نوع القفص السنجابي. هذه السلسلة تمتاز بإنخفاض الضوضاء، العازلية العالية، متعدد أنظمة الآمان. المحركات الحثية ذات الكفاءة العالية تقوم بتشغيل آلات على متن السفن مثل المضخات، النافخات،معدات الفصل، المحركات الهيدروليكية والمعدات المساعدة الأخرى. المحركات تتوافق مع المعايير الدولية IEC60034-1 لتصنيف وأداء الآلات الكهربائية الدوارة و GB18613-2012كفاءة الطاقة للسفن البحرية. هذا المحرك تمت الموافقة من CCS ويخضع للمعايير التالية:
الآلات الكهربائية الدوارة IEC60034
إجراءات الإختبارات البيئية الأساسية IEC60068
الأبعاد والقيم المقننة لقدرة الآلات الكهربائية الدوراة IEC60072
الاستخدامات الكهربائية في السفن IEC60092

المحركات أيضاً تتوافق مع المواصفات الدولية لجمعيات تصنيف السفن التالية:
DNV فيريتاس النرويجية (Det Norske Veritas)
LR سجل Lloyd للشحن
GL Germanischer Lloyd
NK Nippon Kaiji Kyokai
BV مكتب فيريتاس (BureauVeritas)
ABS المكتب الأمريكي للشحن
KR السجل الكوري للشحن
RINA سجل البحرية الإيطالية
RS سجل البحرية الروسية للشحن

التركيب
1. الحماية المقننة IP55
2. المواد: HT200 هيكل حديد الزهر مع ريش التبريد
3. العمود الإسطواني الممتد. المحركات B3 و B35متوفرة بنوعين من أعمدة الدوران الممتدة حسب الطلب، لكن العمود الثاني الممتد يستطيع فقط نقل خرج مقنن مع الإقتران المباشر. عمود الدوران مصنوع من الفولاذ عالي الجودة رقم 45.
4. صندوق النهايات يتوافق مع منشورات IEC، 34-8. ست نهايات بارزة متوفرة ومخطط التوصيلات موضح على الغلاف الخلفي. الخلوص الكهربائي لا يقل عن 8 مم ومسافة الزحف لا تقل عن 12 مم. نهاية إضافية يتم توفيرها في داخل الصندوق للتأريض.

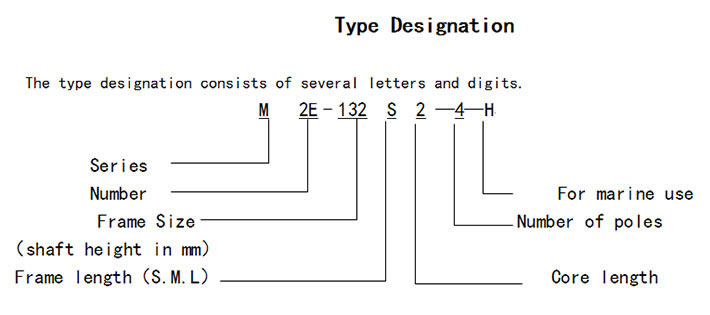

نوع التصميم

جدول 1

قياس الإطار	عدد الأقطاب	كراسي تحميل
		الطرف الأمامي لعمود الدوران		الطرف الخلفي لعمود الدوران
		B3, B5, B35	V1	الطرف الخلفي لعمود الدوران
80	2, 4	6204-2RS/Z2		6204-2RS/Z2
90	2, 4, 6	6205-2RS/Z2		6205-2RS/Z2
100	2, 4, 6	6206-2RS/Z2		6206-2RS/Z2
112	2, 4, 6, 8	6306-2RS/Z2		6306-2RS/Z2
132	2, 4, 6, 8	6308-2RS/Z2		6308-2RS/Z2
160	2//4, 6, 8	6209/Z2//6309/Z2		6209/Z2
180	2//4, 6, 8	6211/Z2//6311/Z2		6211/Z2
200	2//4, 6, 8	6212/Z2//6312/Z2		6212/Z2
225	2//4, 6, 8	6312/Z2//6313/Z2		6312/Z2
250	2//4, 6, 8	6313/Z2//6314/Z2		6313/Z2
280	2//4, 6, 8	6314/Z2// 6317/Z2		6314/Z2
315	2//4, 6, 8	6317/Z2// N319/Z2	7317AC /7319AC	6317/Z2
355	2//4, 6, 8	6319/Z2// N322/Z2	7319AC /7322AC	6319/Z2

حالات التشغيل
درجة حرارة الهواء المحيط من 0℃ إلى 45 درجة مئوية
الارتفاع: 0m
الرطوبة النسبية: أقل من أو تساوي 95 %
الندى: موجود
الرذاذ الملحي: يوجد
الرذاذ الزيتي: يوجد
الفطريات: يوجد
الصدمات: يوجد
الإهتزاز: يوجد
الترجح: ±22.5°

الجهد والتردد
الجهد المقنن: 380 فولت أو 440 فولت
التردد المقنن: 50 هيرتز أو 60 هيرتز

التوصيل
3 ك. وات أو أقل: Y
أكثر من 3 ك.وات: △

نوع الخدمة
مستمر (S1)

العزل وإرتفاع درجة الحرارة
العزل: F
إرتفاع درجة حرارة الملفات: 100K
(طريقة المقاومة)
درجة حرارة المسموج بها لكراسي التحميل 90℃
(طريقة الترمومتر)

نوع بداية التشغيل
مباشرة الجهد الكامل لبداية التشغيل لكل الأحجام: إنخفاض الجهد بعد بدء التشغيل مسموح به عند عدم التحميل أو الحمل الخفيف.

طريق التدوير
بكرة، تحفيز أو إقتران مرن يمكن إستخدامها للتدوير.

التشرب ومعالجات السطح
ملفات المحرك يتم معالجتها جيدا لتكون عازلة للماء ومقاومة للفطريات والرذاذ البحري، وفقاً لمواصفات آلات المناخ الرطب.

الإهتزاز
القيم الفعالة لسرعة الإهتزاز، تقاس في حالة عدم وجود حمل، لا تتجاوز تلك الموضحة في الجدول 2

جدول 2

قياس الإطار		80~132	160 ~ 225	250 ~ 355
سرعة الإهتزاز (mm/s)	تعليق حر	1.6	2.2	2.8
سرعة الإهتزاز (mm/s)	تركيب ثابت	1.3	1.8	2.3

جدول 3

النوع	القدرة kW	التيار المقنن A		سرعة الدوران المقننة r/min		الكفاءة %	عامل القدرة	العزم المقنن N.m	عزم عمود الدوران المقفل العزم المقنن Tst Tn	تيار عمود الدوران المقفل التيار المقنن Ist In	أقصى عزم العزم المقنن Tax Tn	الضوضاء dB (A)
النوع	القدرة kW	380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz	الكفاءة %	عامل القدرة	العزم المقنن N.m	عزم عمود الدوران المقفل العزم المقنن Tst Tn	تيار عمود الدوران المقفل التيار المقنن Ist In	أقصى عزم العزم المقنن Tax Tn	الضوضاء dB (A)
M2E-80M1-2-H	0.75	1.7	1.5	2870	3480	80.7	0.82	2.5	2.3	7.0	2.3	66
M2E-80M2-2-H	1.1	2.4	2.1	2875	3485	82.7	0.83	3.7	2.2	7.3	2.3	66
M2E-90S-2-H	1.5	3.2	2.8	2880	3490	84.2	0.84	5.0	2.2	7.6	2.3	71
M2E-90L-2-H	2.2	4.6	4.0	2880	3490	85.9	0.85	7.3	2.2	7.6	2.3	71
M2E-100L-2-H	3	6.0	5.2	2880	3490	87.1	0.87	9.9	2.2	7.8	2.3	76
M2E-112M-2-H	4	7.8	6.7	2915	3535	88.1	0.88	13.1	2.2	8.3	2.3	79
M2E-132S1-2-H	5.5	10.6	9.2	2930	3540	89.2	0.88	17.9	2.0	8.3	2.3	81
M2E-132S2-2-H	7.5	14.4	12.4	2930	3540	90.1	0.88	24.4	2.0	7.9	2.3	81
M2E-160M1-2-H	11	20.6	17.8	2945	3550	91.2	0.89	35.7	2.0	8.1	2.3	81
M2E-160M2-2-H	15	27.9	24.1	2945	3550	91.9	0.89	48.6	2.0	8.1	2.3	81
M2E-160L-2-H	18.5	34.2	29.5	2945	3550	92.4	0.89	60.0	2.0	8.2	2.3	81
M2E-180M-2-H	22	40.5	35.0	2950	3555	92.7	0.89	71.2	2.0	8.2	2.3	83
M2E-200L1-2-H	30	54.9	47.4	2965	3575	93.3	0.89	96.6	2.0	7.6	2.3	84
M2E-200L2-2-H	37	67.4	58.2	2965	3575	93.7	0.89	119	2.0	7.6	2.3	84
M2E-225M-2-H	45	80.8	69.8	2965	3575	94.0	0.90	145	2.0	7.7	2.3	86
M2E-250M-2-H	55	98.5	85.1	2975	3585	94.3	0.90	177	2.0	7.7	2.3	89
M2E-280S-2-H	75	134	115.7	2975	3585	94.7	0.90	241	1.8	7.1	2.3	91
M2E-280M-2-H	90	160	138.2	2975	3585	95.0	0.90	289	1.8	7.1	2.3	91
M2E-315S-2-H	110	195	168.4	2985	3585	95.2	0.90	352	1.8	7.1	2.3	92
M2E-315M-2-H	132	234	202.1	2985	3585	95.4	0.90	422	1.8	7.1	2.3	92
M2E-315L1-2-H	160	279	241.0	2985	3585	95.6	0.91	512	1.8	7.2	2.3	93
M2E-315L2-2-H	200	349	301.4	2985	3585	95.8	0.91	640	1.8	7.2	2.3	93
M2E-355M-2-H	250	436	376.5	2985	3585	95.8	0.91	800	1.6	7.2	2.2	102
M2E-355L-2-H	315	549	474.0	2985	3585	95.8	0.91	1008	1.6	7.2	2.2	106

عرض الجدول كامل

جدول 4

النوع	القدرة kW	التيار المقنن A		سرعة الدوران المقننة r/min		الكفاءة %	عامل القدرة	العزم المقنن N.m	عزم عمود الدوران المقفل العزم المقنن Tst Tn	تيار عمود الدوران المقفل التيار المقنن Ist In	أقصى عزم العزم المقنن Tax Tn	الضوضاء dB (A)
النوع	القدرة kW	380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz	الكفاءة %	عامل القدرة	العزم المقنن N.m	عزم عمود الدوران المقفل العزم المقنن Tst Tn	تيار عمود الدوران المقفل التيار المقنن Ist In	أقصى عزم العزم المقنن Tax Tn	الضوضاء dB (A)
M2E-80M1-4-H	0.55	1.4	1.2	1430	1740	80.8	0.75	3.7	-	-	-	-
M2E-80M2-4-H	0.75	1.8	1.6	1430	1740	82.5	0.75	5.0	2.3	6.6	2.3	56
M2E-90S-4-H	1.1	2.6	2.2	1430	1740	84.1	0.76	7.3	2.3	6.8	2.3	59
M2E-90L-4-H	1.5	3.5	3.0	1430	1740	85.3	0.77	10.0	2.3	7.0	2.3	59
M2E-100L1-4-H	2.2	4.8	4.1	1440	1750	86.7	0.81	14.6	2.3	7.6	2.3	64
M2E-100L2-4-H	3	6.3	5.4	1440	1750	87.7	0.82	19.9	2.3	7.6	2.3	64
M2E-112M-4-H	4	8.4	7.3	1455	1755	88.6	0.82	26.3	2.2	7.8	2.3	65
M2E-132S-4-H	5.5	11.2	9.7	1465	1765	89.6	0.83	35.9	2.0	7.9	2.3	71
M2E-132M-4-H	7.5	15.0	13.0	1465	1765	90.4	0.84	48.9	2.0	7.5	2.3	71
M2E-160M-4-H	11	21.5	18.6	1470	1770	91.4	0.85	71.5	2.2	7.7	2.3	73
M2E-160L-4-H	15	28.8	24.9	1470	1770	92.1	0.86	97.4	2.2	7.8	2.3	73
M2E-180M-4-H	18.5	35.3	30.5	1470	1770	92.6	0.86	120	2.0	7.8	2.3	76
M2E-180L-4-H	22	41.8	36.1	1470	1770	93.0	0.86	143	2.0	7.8	2.3	76
M2E-200L-4-H	30	56.6	48.9	1475	1775	93.6	0.86	194	2.0	7.3	2.3	76
M2E-225S-4-H	37	69.6	60.1	1480	1780	93.9	0.86	239	2.0	7.4	2.3	78
M2E-225M-4-H	45	84.4	72.9	1480	1780	94.2	0.86	290	2.0	7.4	2.3	78
M2E-250M-4-H	55	103	89.0	1485	1785	94.6	0.86	354	2.2	7.4	2.3	79
M2E-280S-4-H	75	136	117.5	1490	1795	95.0	0.88	481	2.0	6.9	2.3	80
M2E-280M-4-H	90	163	140.8	1490	1795	95.2	0.88	577	2.0	6.9	2.3	80
M2E-315S-4-H	110	197	170.1	1490	1795	95.4	0.89	705	2.0	7.0	2.2	88
M2E-315M-4-H	132	236	203.8	1490	1795	95.6	0.89	846	2.0	7.0	2.2	88
M2E-315L1-4-H	160	285	246.1	1490	1795	95.8	0.89	1026	2.0	7.1	2.2	88
M2E-315L2-4-H	200	352	304.0	1490	1795	96.0	0.90	1282	2.0	7.1	2.2	88
M2E-355M-4-H	250	440	380.0	1495	1795	96.0	0.90	1597	2.0	7.1	2.2	95
M2E-355L-4-H	315	554	478.5	1495	1795	96.0	0.90	2012	2.0	7.1	2.2	102

عرض الجدول كامل

جدول 5

النوع	القدرة kW	التيار المقنن A		سرعة الدوران المقننة r/min		الكفاءة %	عامل القدرة	العزم المقنن N.m	عزم عمود الدوران المقفل العزم المقنن Tst Tn	تيار عمود الدوران المقفل التيار المقنن Ist In	أقصى عزم العزم المقنن Tax Tn	الضوضاء dB (A)
النوع	القدرة kW	380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz	الكفاءة %	عامل القدرة	العزم المقنن N.m	عزم عمود الدوران المقفل العزم المقنن Tst Tn	تيار عمود الدوران المقفل التيار المقنن Ist In	أقصى عزم العزم المقنن Tax Tn	الضوضاء dB (A)
M2E-80M 1-6-H	0.37	1.2	1.1	910	1130	67.0	0.68	3.9	-	-	-	-
M2E-80M2-6-H	0.55	1.6	1.4	925	1140	74.0	0.70	5.7	-	-	-	-
M2E-90S-6-H	0.75	2.0	1.7	945	1155	78.9	0.71	7.6	2.0	6.0	2.1	57
M2E-90L -6-H	1.1	2.8	2.4	950	1160	81.0	0.73	11.1	2.0	6.0	2.1	57
M2E-100L-6-H	1.5	3.8	3.3	950	1160	82.5	0.73	15.1	2.0	6.5	2.1	61
M2E-112M-6-H	2.2	5.4	4.7	965	1170	84.3	0.74	21.8	2.0	6.6	2.1	65
M2E-132S-6-H	3	7.2	6.2	975	1180	85.6	0.74	29.4	2.0	6.8	2.1	69
M2E-132M1-6-H	4	9.5	8.2	975	1180	86.8	0.74	39.2	2.0	6.8	2.1	69
M2E-132M2-6-H	5.5	12.7	11.0	975	1180	88.0	0.75	53.9	2.0	7.0	2.1	69
M2E-160M-6-H	7.5	16.2	14.0	980	1185	89.1	0.79	73.1	2.0	7.0	2.1	73
M2E-160L-6-H	11	23.1	20.0	980	1185	90.3	0.80	107	2.0	7.2	2.1	73
M2E-180L-6-H	15	30.9	26.7	980	1185	91.2	0.81	146	2.0	7.3	2.1	73
M2E-200L 1-6-H	18.5	37.8	32.6	985	1190	91.7	0.81	179	2.0	7.3	2.1	73
M2E-200L 2-6-H	22	44.8	38.7	985	1190	92.2	0.81	213	2.0	7.4	2.1	73
M2E-225M-6-H	30	59.1	51.0	985	1190	92.9	0.83	291	2.0	6.9	2.0	74
M2E-250M-6-H	37	71.7	61.9	985	1190	93.3	0.84	359	2.0	7.1	201	76
M2E-280S-6-H	45	85.8	74.1	990	1190	93.7	0.85	434	2.0	7.3	201	78
M2E-280M-6-H	55	103	89.0	990	1190	94.1	0.86	531	2.0	7.3	2.0	78
M2E-315S-6-H	75	143	123.5	990	1190	94.6	0.84	723	2.0	6.6	2.0	83
M2E-315M-6-H	90	170	146.8	990	1190	94.9	0.85	868	2.0	6.7	2.0	83
M2E-315L 1-6-H	110	207	178.8	990	1190	95.1	0.85	1061	2.0	6.7	2.0	83
M2E-315L 2-6-H	132	244	210.7	990	1190	95.4	0.86	1273	2.0	6.8	2.0	83
M2E-355M1-6-H	160	296	255.6	995	1190	95.6	0.86	1536	1.8	6.8	2.0	85
M2E-355M2-6-H	200	365	315.2	995	1190	95.8	0.87	1920	1.8	6.8	2.0	85
M2E-355L-6-H	250	456	393.8	995	1190	95.8	0.87	2399	1.8	6.8	2.0	91

عرض الجدول كامل

جدول 6
أنواع التركيب التقليدية وأحجام الإطار المناسبة موضحة في الجدول التالي (مع علامة "√" )

الإطار

النوع الأساسي

النوع الدوار

B35

V15

V36

B14

B34

V18

80 ~ 112

√

132 ~ 160

√

180 ~ 280

√

315 ~ 355

√

عرض الجدول كامل

العلامة "√" تعني المكونات يمكن تصنيعها. إذا لم يتم تحديدها، صندوق الأطراف سوف يوضع في الجهة اليمنى عندا يقابل نهاية محور الدوران للمحرك.

الأبعاد

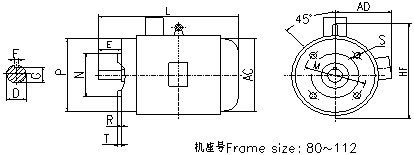

مواصفات إطار المحرك B14 بدون القاعدة التثبيت (feet) وحجاب طرفي مع فلنجة (مع ثقوب نافذة).

قياس الإطار	الأقطاب	أبعاد التركيب										الأبعاد الكلية
		D	E	F	G	M	N	P	R	S	T	AC	AD	HF	L
80M	2,4,6	19	40	6	15.5	100	80	120	0	4-M6	3.0	175	145	-	305
90S		24	50	8	20	115	95	140		4-M8		195	165		360
90L															390
100L		28	60		24	130	110	160			3.5	215	180	245	435
112M												240	200	275	435

عرض الجدول كامل

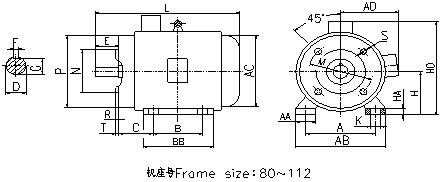

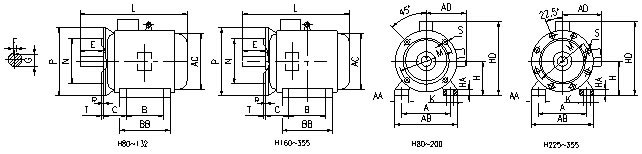

مواصفات إطار المحرك B34 مع القاعدة التثبيت (feet) وحجاب طرفي مع فلنجة (مع ثقوب نافذة).

قياس الإطار	الأقطاب	أبعاد التركيب															الأبعاد الكلية
قياس الإطار	الأقطاب	A	B	C	D	E	F	G	H	K	M	N	P	R	S	T	AA	BB	HA	AB	AC	AD	HD	L
80M	2,4,6	125	100	50	19	40	6	15.5	80	10	100	80	120	0	4-M6	3	34	142	12	165	175	145	225	305
90S		140	100	56	24	50	8	20	90		115	95	140		4-M8		34	185	12	180	195	165	260	360
90L		140	125	56	24	50		20	90		115	95	140				34	210	12	180	195	165	260	390
100L		160	140	63	28	60		24	100	12	130	110	160			3.5	39	233	14	205	215	180	270	435
112M		190	140	70	28	60		24	112	12	130	110	160			3.5	45	216	14	226	240	200	310	435

عرض الجدول كامل

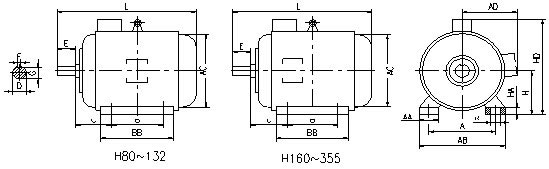

مواصفات إطار المحرك B3 مع القاعدة التثبيت (feet) وحجاب طرفي بدون فلنجة.

قياس الإطار	الأقطاب	أبعاد التركيب									الأبعاد الكلية
		A	B	C	D	E	F	G	H	K	AA	BB	HA	AB	AC	AD	HD	L
80M	2,4,6	125	100	50	19	40	6	15.5	80	10	34	142	12	165	175	145	225	305
90S		140	100	56	24	50	8	20	90	10	36	185	12	180	195	165	260	360
90L			125	56				24				215						390
100L		160	140	63	28	60			100	12	39	233	14	205	215	180	270	435
112M		190		70				33	112		45	230	14	230	240	190	300	470
132S		216		89	38	80	10		132		55	186	18	270	275	210	345	510
132M			178									224						560
160M		254	210	108	42	110	12	37	160	14.5	65	315	20	314	335	265	420	730
160L			254									355						760
180M		279	241	121	48		14	42.5	180		70	359	22	355	375	280	455	740
180L			279									394						780
200L		318	305	133	55		16	49	200	18.5	70	454	25	390	410	335	535	885
225S	4	356	286	149	60	140	18	53	225		75	431	28	435	470	355	575	895
225M	2		311		55	110	16	49				466	28					890
	4,6				60	140	18	53										925
250M	2	406	349	168	60	140	18	53	250	24	80	445	30	490	545	370	615	915
	4,6				65			58
280S	2	457	368	190					280		85	510	35	550	660	425	710	990
	4,6				75		20	67.5
280M	2		419		65		18	58				550						1040
	4,6				75		20	67.5
315S	2	508	406	216	65		18	58	315	28	120	570	45	635	645	530	845	1200
	4,6				80	170	22	71										1230
315M	2		457		65	140	18	58				680						1350
	4,6				80	170	22	71										1380
315L	2		508		65	140	18	58										1350
	4,6				80	170	22	71										1380
355M	2	610	560	254	75	140	20	67.5	355		120	750	52	726	715	750	1020	1570
	4,6				95	170	25	86										1600
355L	2		630		75	140	20	67.5										1570
	4,6				95	170	25	86										1600

عرض الجدول كامل

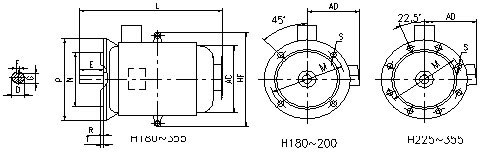

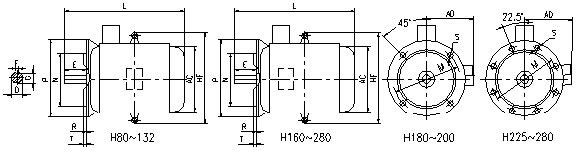

مواصفات إطار المحرك B5 بدون القاعدة التثبيت (feet) وحجاب طرفي مع فلنجة (مع ثقوب نافذة).

قياس الإطار	الأقطاب	أبعاد التركيب										الأبعاد الكلية
		D	E	F	G	M	N	P	R	S	T	AC	AD	HF	L
80M	2,4,6	19	40	6	15.5	165	130	200	0	4- φ12	3.5	175	145	-	305
90S		24	50	8	20							195	165		360
90L															390
100L		28	60		24	215	180	250		4- φ14.5	4	215	180	230	435
112M												240	200	245	435
132S		38	80	10	33	265	230	300	0			305	235	345	510
132M															560
160M		42	110	12	37	300	250	350	0	4- φ18.5	5	335	265	360	730
160L															760
180M		48		14	42.5							375	280	470	740
180L															780
200L		55		16	49	350	300	400	0			410	335	520	885
225S	4	60	140	18	53	400	350	450	0	8- φ18.5		470	355	580	895
225M	2	55	110	16	49										890
	4,6	60	140	18	53										925
250M	2					500	450	550	0			545	415	650	995
	4,6	65			58
280S	2											600	425	710	990
	4,6	75		20	67.5
280M	2	65		18	58										1040
	4,6	75		20	67.5

عرض الجدول كامل

مواصفات إطار المحرك B35 مع القاعدة التثبيت (feet) وحجاب طرفي مع فلنجة (مع ثقوب نافذة).

قياس الإطار	الأقطاب	أبعاد التركيب															الأبعاد الكلية
		A	B	C	D	E	F	G	H	K	M	N	P	R	S	T	AA	BB	HA	AB	AC	AD	HD	L
80M	2,4,6	125	100	50	19	40	6	16	80	10	165	130	200	0	4- φ12	3.5	34	142	12	165	175	145	225	305
90S		140		56	24	50	8	20	90								36	180	12	180	195	165	260	360
90L			125															215						390
100L		160	140	63	28	60		24	100	12	215	180	250	0	4- φ14.5	4	39	233	14	205	215	180	270	435
112M		190		70					112								45	230		226	240	200	310	435
132S		216		89	38	80	10	33	132		265	230	300				55	226	18	262	305	235	360	510
132M			178															256						560
160M		254	210	108	42	110	12	37	160	15	300	250	350	0	4- φ18.5	5	65	315	20	314	335	265	420	730
160L			254															355						760
180M		279	241	121	48		14	43	180								70	359	22	355	375	280	455	740
180L			279															394						780
200L		318	305	133	55		16	49	200	19	350	300	400				70	454	25	388	410	335	535	885
225S	4	356	286	149	60	140	18	53	225		400	350	450	0	8- φ18.5		75	431	28	435	470	355	575	895
225M	2		311		55	110	16	49										466						890
	4,6				60	140	18	53																925
250M	2	406	349	168		140		53	250	24	500	450	550				80	515	30	490	545	415	665	995
	4,6				65			58
280S	2	457	368	190					280								85	510	35	550	600	425	710	990
	4,6				75		20	68
280M	2		419		65		18	58										550						1040
	4,6				75		20	68
315S	2	508	406	216	65		18	58	315	28	600	550	660		8- φ24	6	120	570	45	635	645	530	845	1200
	4,6				80	170	22	71																1230
315M	2		457		65	140	18	58										680						1350
	4,6				80	170	22	71																1380
315L	2		508		65	140	18	58																1350
	4,6				80	170	22	71																1380
355M	2	610	560	254	75	140	20	67.5	355		740	680	800				120	750	52	726	715	750	1020	1570
	4,6				95	170	25	86																1600
355L	2		630		75	140	20	67.5																1570
	4,6				95	170	25	86																1600

عرض الجدول كامل

المحرك V1 يركب في وضع عمودي ومواصفات الإطار بدون القاعدة المسطحة (feet)، حجاب طرفي مع فلنجة، وعمود التمديد إلى أسفل.

قياس الإطار	الأقطاب	أبعاد التركيب										الأبعاد الكلية
		D	E	F	G	M	N	P	R	S	T	AC	AD	HF	L
180M	2,4,6	48	110	14	42.5	300	250	350		4- φ18.5	5	375	280	500	800
180L															850
200L		55		16	49	350	300	400	0			410	335	550	945
225S	4	60	140	18	53	400	350	450	0	8- φ18.5		470	355	610	985
225M	2	55	110	16	49										980
	4,6	60	140	18	53										1015
250M	2					500	450	550	0			545	415	685	1100
	4,6	65			58
280S	2											600	425	740	1110
	4,6	75		20	67.5
280M	2	65		18	58										1160
	4,6	75		20	67.5
315S	2	65		18	58	600	550	660		8- φ24	6	645	530	900	1320
	4,6	80	170	22	71										1350
315S	2	65	140	18	58										1470
	4,6	80	170	22	71										1500
315L	2	65	140	18	58										1470
	4,6	80	170	22	71										1500
355M	2	75	140	20	67.5	740	680	800				415	750	1010	1710
	4,6	95	170	25	86										1740
355L	2	75	140	20	67.5										1710
	4,6	95	170	25	86										1740

عرض الجدول كامل

يمكنك تركيب المسخن حسب الطريقة المبينة في الجدول 15.
جدول15

قياس الإطار	جهد شريط التسخين	قدرة شريط التسخين
YE3-80 ~ 90-H	220 V	20 W
YE3-100 ~ 112-H	220 V	30 W
YE3-132 ~ 160-H	220 V	40 W
YE3-180 ~ 200-H	220 V	50 W
YE3-225 ~ 280-H	220 V	60 W
YE3-315 ~ 355-H	220 V	80 W

معلومات الطلبية
1. عند تجهيز أمر طلبية، حدد نوع المحرك، الخرج، عدد الأقطاب، الجهد، التردد، ترتيبات التركيب وأي متطلبات أخرى.
2. الميزات المخصصة تشمل تمديد عمود الدوران، مكان صندوق النهايات، وحماية الثيرمستور.

ملاحظة: كل البيانات الفنية كمرجع فقط وقد تتغير اعتماداً على مواصفات طلبك. من فضلك اتصل بنا لأي إستفسار.

الاستفسار

منتجات أخرى

قائمة المنتجات

اتصل بنا

DEZHOU HENGLI ELECTRICAL MACHINERY CO., LTD
العنوان: No.26 Xinyuan Road, Canal Economic Development Zone, Dezhou City, Shandong Province.P.R.C
الهاتف: +86-534-2446311
الفاكس: +86-534-2421958
