العربيةالمحرك البحري الحثي ثلاثي الطور مقاوم للهب

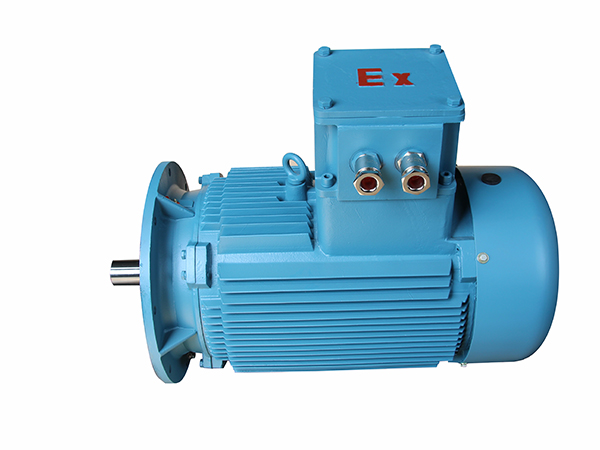

سلسلة YB2-H للمحرك الحثي ثلاثي الطور مقاوم للإنفجار مغلق بالكامل مع مروحة تبريد نوع القفص السنجابي. المحركات صممت وصنعت وفقاً المعيير الدولية للمعدات الكهربائية التي تعمل في ظروف الإنفجار وتكون مقاومة للهب، كفاءة عالية، وهادئ. تستخدم محركات الفقص السنجابي لتدوير المكينات البحرية، مثل المضخات، أجهزة التهوية، معدات الفصل والآلات الهيدروليكية في حالات التشغيل في وجود مواد متفجرة أو مواد خطرة. المحركات تتوافق مع المعايير التالية:
الآلات الكهربائية الدوارة IEC60034
إجراءات الإختبارات البيئية الأساسية IEC60068
الأبعاد والقيم المقننة لقدرة الآلات الكهربائية الدوراة IEC60072
الاستخدامات الكهربائية في السفن IEC60092
التركيب
1. حماية IP44 أو IP56 (TEFC)
2. عمود الدوان الممتد الأسطواني. محركات B3و B35مع أثنين من عمود الدوران الممتدة حسب الطلب، لكن العمود الثاني يمكنه فقط نقل الخرج المقنن مع التعشيق المباشر. عمود الدوران مصنوع من فولاذ رقم 45 ذو الجودة العالية.
3. صندوق النهايات متطابق بالكامل مع IEC نشرة 60034-8. الخلوص بين أجزاء التوصيل المتجاورة لا يقل عن 8 مم وكل الزحف ل يقل عن 12 مم. النهايات الخارجية وفرة في داخل صندوق للتأريض.
حالات التشغيل
درجة حرارة الهواء المحيط من -20℃ إلى +45 درجة مئوية
الارتفاع: 0m
الرطوبة النسبية: أقل من أو تساوي 95 %
الندى: موجود
الرذاذ الملحي: موجود
الرذاذ الزيتي: موجود
الفطريات: موجودة
الصدمات: موجودة
الإهتزاز: موجود
الميول والتأرجح: ±22.5°
الجهد المقنن: 380 فولت أو 440 فولت
التردد المقنن: 50 هيرتز أو 60 هيرتز
التوصيل: 3 ك. وات أو أقل: Y، أكثر من 3 ك.وات: △
نوع الخدمة: مستمر (S1)
العزل: F
إرتفاع درجة حرارة الملفات(طريقة المقاومة): K80
درجة حرارة المسموح بها لكراسي التحميل (طريقة الترمومتر) 90℃
ترتيبات التركيب المسموح بها لمختلف أحجام الهيكل موضحة في الجدول 1. جدول 1
| قياس الإطار | ترتيبات التركيب (IM) |
| 80 ~ 160 | B3, B5, B6, B7, B8, B35, V1, V3, V5, V6, V15, V36 |
| 180~225 | B3, B5B35, V1 |
| 250 ~ 355 | B3, B35, V1 |
البيانات الفنية and الأبعاد التركيبية والكلية
أبعاد التركيب والأبعاد الكلية موضحة في الجداول من 2 إلى 5
ملاحظة: البيانات كمرجع فقط وممكن تغييرها حسب الطلب. اتصل بنا إذا كان لديك أسئلة.
| النوع | القدرة kW | التيار A | النوع | القدرة kW | التيار A | النوع | القدرة kW | التيار A | النوع | القدرة kW | التيار A | ||||
| 380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | ||||||||
| YB280M1-2-H | 0.75 | 1.8 | 1.6 | YB2355L-2-H | 315 | 566 | 502 | YB2315L2-4-H | 200 | 361.3 | 318.9 | YB2355M1-6-H | 160 | 302.0 | 265.3 |
| YB280M2-2-H | 1.1 | 2.6 | 2.2 | YB280M1-4-H | 0.55 | 1.5 | 1.4 | YB2355M-4-H | 250 | 464 | 410 | YB2355M2-6-H | 200 | 377 | 331 |
| YB290S-2-H | 1.5 | 3.5 | 3.1 | YB280M2-4-H | 0.75 | 2.1 | 1.8 | YB2355L-4-H | 315 | 582 | 514.0 | YB2355L-6-H | 250 | 469 | 412 |
| YB290L-2-H | 2.2 | 4.9 | 4.3 | YB290S-4-H | 1.1 | 2.7 | 2.4 | YB290S-6-H | 0.75 | 2.2 | 2.0 | YB2132S-8-H | 2.2 | 5.8 | 5.2 |
| YB2100L-2-H | 3 | 6.2 | 5.4 | YB290L-4-H | 1.5 | 3.6 | 3.2 | YB290L-6-H | 1.1 | 3.2 | 2.9 | YB2132M-8-H | 3 | 7.6 | 6.8 |
| YB2112M-2-H | 4 | 8.2 | 7.2 | YB2100L1-4-H | 2.2 | 5.0 | 4.5 | YB2100L-6-H | 1.5 | 4.0 | 3.5 | YB2160M1-8-H | 4 | 10.5 | 9.1 |
| YB2132S1-2-H | 5.5 | 11 | 9.6 | YB2100L2-4-H | 3 | 6.8 | 5.9 | YB2112M-6-H | 2.2 | 5.8 | 5.2 | YB2160M2-8-H | 5.5 | 13.4 | 11.5 |
| YB2132S2-2-H | 7.5 | 14.6 | 12.9 | YB2112M-4-H | 4 | 8.9 | 7.7 | YB2132S-6-H | 3 | 7.2 | 6.4 | YB2160L-8-H | 7.5 | 17.7 | 15.5 |
| YB2160M 1-2-H | 11 | 21.6 | 18.7 | YB2 132S-4-H | 5.5 | 11.7 | 10 | YB2132M1-6-H | 4 | 9.5 | 8.2 | YB2180L-8-H | 11 | 25.6 | 22.2 |
| YB2160M2-2-H | 15 | 28.9 | 25.1 | YB2132M-4-H | 7.5 | 15.4 | 13.2 | YB2132M2-6-H | 5.5 | 12.5 | 10.7 | YB2200L-8-H | 15 | 33.3 | 29.2 |
| YB2160L-2-H | 18.5 | 35.7 | 30.3 | YB2160M-4-H | 11 | 22.6 | 19.5 | YB2160M-6-H | 7.5 | 17.1 | 14.8 | YB2225S-8-H | 18.5 | 40.3 | 35.6 |
| YB2180M-2-H | 22 | 42.2 | 36.9 | YB2160L-4-H | 15 | 30.5 | 26.3 | YB2160L-6-H | 11 | 25.0 | 21.7 | YB2225M-8-H | 22 | 47.4 | 41.7 |
| YB2200L1-2-H | 30 | 57.9 | 50.3 | YB2180M-4-H | 18.5 | 35.9 | 30.8 | YB2180L-6-H | 15 | 33.0 | 29.3 | YB2250M-8-H | 30 | 64.7 | 57.1 |
| YB2200L2-2-H | 37 | 69.4 | 60.3 | YB2180L-4-H | 22 | 42.2 | 36.9 | YB2200L1-6-H | 18.5 | 37.6 | 32.7 | YB2280S-8-H | 37 | 79.8 | 68.9 |
| YB2225M-2-H | 45 | 85.9 | 76.3 | YB2200L-4-H | 30 | 57.3 | 49.8 | YB2200L2-6-H | 22 | 44.7 | 38.9 | YB2280M-8-H | 45 | 94.8 | 80.8 |
| YB2250M-2-H | 55 | 103.2 | 91.7 | YB2225S-4-H | 37 | 70.2 | 60.3 | YB2225M-6-H | 30 | 61.1 | 53.1 | YB2315S-8-H | 55 | 113.5 | 98.59 |
| YB2280S-2-H | 75 | 139.2 | 120.9 | YB2225M-4-H | 45 | 84.0 | 73.4 | YB2250M-6-H | 37 | 71.0 | 61.3 | YB2315M-8-H | 75 | 152.1 | 132.0 |
| YB280M-2-H | 90 | 167.1 | 143.5 | YB2250M-4-H | 55 | 103.8 | 88.7 | YB2280S-6-H | 45 | 86.4 | 74.6 | YB2315L1-8-H | 90 | 179.3 | 155.6 |
| YB2 315S-2-H | 110 | 203.0 | 180.2 | YB2280S-4-H | 75 | 139.2 | 120 | YB2280M-6-H | 55 | 103.2 | 89.7 | YB2315L2-8-H | 110 | 218.4 | 189.6 |
| YB2315M-2-H | 132 | 242.3 | 215.1 | YB2280S-4-H | 90 | 164.3 | 141.9 | YB2315S-6-H | 75 | 141.1 | 123.9 | YB2355M1-8-H | 132 | 265 | 230 |
| YB2315L 1-2-H | 160 | 292.1 | 259.3 | YB2 315S-4-H | 110 | 200.8 | 177.3 | YB2315M-6-H | 90 | 168.6 | 148.1 | YB2355M2-8-H | 160 | 320 | 278 |
| YB2315L 2-2-H | 200 | 365.1 | 324.1 | YB2315M-4-H | 132 | 239.7 | 211.6 | YB2315L1-6-H | 110 | 205.4 | 180.4 | YB2355L-8-H | 200 | 399 | 347 |
| YB2355M-2-H | 250 | 451 | 401 | YB2315L 1-4-H | 160 | 289.0 | 255.1 | YB2315L2-6-H | 132 | 245.7 | 215.8 | |
|||
معلومات الطلبية

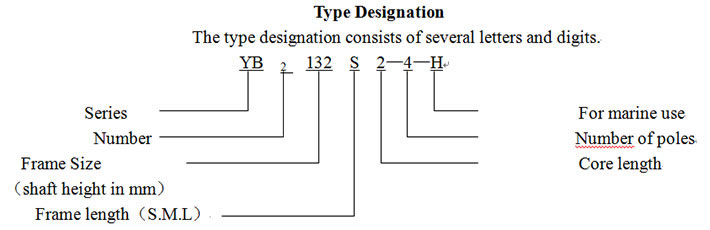

1. عندما تجهز طلبية، حدد نوع المحرك، عدد الأقطاب، الجهد، التردد، ترتيب التركيب وأي متطلبات أخرى.
2. الموصفات المخصصة تشمل محور الدوران المزدوج، وضع مكان صندوق الأطراف، جهاز التشفير والمكبح، حماية الثيرمستر.
