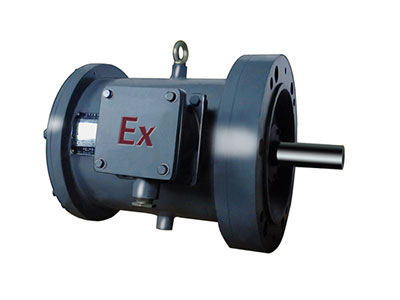

المحرك الحثي ثلاثي الطور مقاوم للإنفجار للرفع، سلسلة YBZa-H

شكل الاستفسار

سلسلة YBZa-H من المحرك الحثي ثلاثي الطور مقاوم للإنفجار للرفع يستخدم في آلات الرفع في السفن عندما تصنف درجة الحرارة من T1 إلى T4 وفي بعض الأحيان في وجود الغاز الملتهب. المحركات الغير قابلة للإشتعال تتوافق مع المواصفات GB3838.1-2" للإجهزة الكهربائية في بيئة الغازات المنفجرة."

حالات التشغيل:
الندى المجمد: موجود، الصدمة: موجد، الإهتزاز العرضي:±22.5°
الرذاذ الملحي: موجود، الإهتزاز: موجود، درجة حرارة الهواء المحيط من -25℃ إلى 45+ درجة مئوية
الرذاذ الزيتي: موجود، الإنحدار الطولي: 10°، الارتفاع: 0m
الفطريات: موجود، الإنحدار: 15°، الرطوبة النسبية: أقل من أو تساوي 95 %

البيانات الفنية الرئيسية
قياس الإطار القدرة kW التيار A السرعة المقننة r/min نوع كراسي التحميل الوزن kg
380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz أمام خلف
YBZa112S-4-H 1.5 1.8 4.3 4.5 1360 1660 N307/Z1 6307/Z1 42
YBZa112M-4-H 2.2 2.5 6.0 5.92 1360 1660 46
YBZa112L-4-H 3.7 4.0 9.6 8.98 1360 1660 50
YBZa112S-6-H 1.1 1.2 3.5 3.31 890 1090 40
YBZa112M-6-H 1.5 1.8 4.65 4.82 890 1090 45
YBZa112L-6-H 2.2 2.5 6.6 6.51 890 1090 48
YBZa132M1-4-H 5.5 6.3 13.4 13.25 1356 1670 6308/Z1 6308/Z1 86
YBZa132M2-4-H 7.5 8.5 18.3 17.88 1360 1690 84
YBZa132S-6-H 3.7 4.0 10.6 9.85 940 1130 79
YBZa132M-6-H 5.5 6.3 15.3 15.10 940 1130 63
YBZa160S-6-H 7.5 8.5 19.73 19.31 940 1140 6310/Z1 6310 140
YBZa160L-6-H 11 13 26.8 27.34 930 1130 185
YBZa180L-6-H 15 18.5 36 38.42 960 6312/Z1 6312 220
YBZa200M-6-H 18.5 22 43.9 45.13 950 1140 240
YBZa225S-6-H 22 25 50.97 50.03 950 1140 6314/Z1 6314/Z1 325

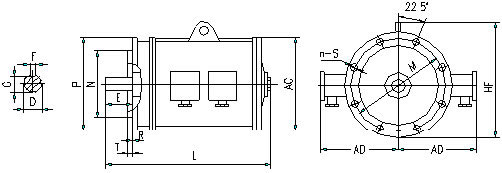

قياس الإطار فلنجة رقم أبعاد التركيب الأبعاد الكلية
A B C D E F G H K M N P S T n α AB AC AD HD LB L
112S FF265 190 114 70 28 60 8 24 112 12 265 230 300 15 4 4 45 ° 220 250 247 222 255 315
112M 140 280 340
112L 159 411 471
132S 216 140 89 38 80 10 33 132 254 254 270 262 335 415
132M 178 370 450
160S FF300 254 178 108 42 110 12 37 160 15 300 250 350 19 5 298 320 275 310 430 535
160L 254 310 480 590
180L FF350 279 279 121 48 14 42.5 180 350 300 400 336 380 310 390 550 660
200M FF400 318 267 133 200 19 400 350 450 8 22.5 ° 380 390 350 452 660
225S FF500 356 286 149 55 16 49 225 500 450 550 430 426 420 510 620 730
ملاحظة: المحرك مع المسخن الحيزي تم تصميم بشكل منفصل نهايات المسخن الحيزي في اليسار ( من جهة نهايةعمود الدوران ). كل الأبعاد هي نفسها في صندوق النهايات الرئيسية.
ملاحظة: كل البيانات الفنية كمرجع فقط وممكن تغييرها حسب الطلب. اتصل بنا إذا كان لديك أسئلة
