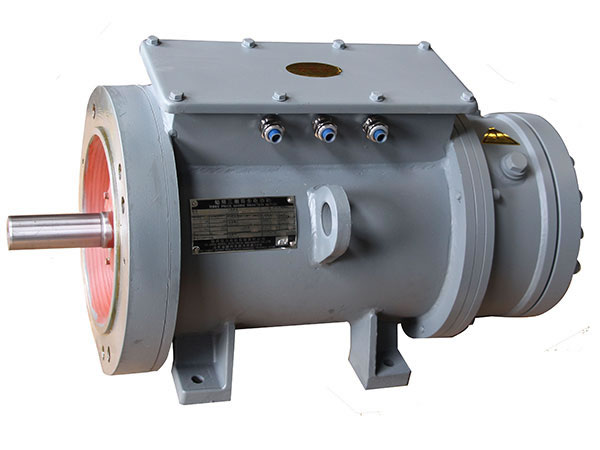

المحرك الحثي ثلاثي الطور للرفع (أحادي وثنائي السرعات)، سلسلة YZ-H

المحركات البحرية سلسلة YZ-H من المحرك الحثي ثلاثي الطور للرفع (أحادي وثنائي السرعات)

شكل الاستفسار

سلسلة YZ-H من المحرك الحثي ثلاثي الطور للرفع (أحادي وثنائي السرعات) استخدمت في آلات الرفع و تتوافق مع المعايير GB755 و GB/T7060للآلات التدوير الكهربائية في السفن. محرك الرفع الحثي يمتاز بالأداء الممتاز، إنخفاض الضوضاء، موثوقية العمل السحب الكهربائي لمدى قصير على القارب مثل آلات المرسى، الرافعات، ماكينات الونش والونشات. المحرك الحثي أحادي وثنائي السرعات أيضاً يتوافق مع المعايير والمواصفات التالية:
الآلات الكهربائية الدوارة IEC60034
إجراءات الإختبارات البيئية الأساسية IEC60068
الأبعاد والقيم المقننة لقدرة الآلات الكهربائية الدوراة IEC60072
الاستخدامات الكهربائية في السفن IEC60092
قواعد بناء السفن الفولاذية البحرية

حالات التشغيل
درجة الحرارة المحيط من - 25℃ إلى +45 درجة مئوية
الصدمات، الإهتزاز: يوجد
الإهتزاز العرضي الدوري:±22.5°
الإنحدار: 15 درجة
الارتفاع: 0m
الإنحدار الطولي: 10 درجات
الرطوبة النسبية للهواء: أقل من أو تساوي 95 %
الندى المجمد، الندى الملحي، الندى الزيتى: يوجد

البيانات الفنية الرئيسية لمحرك ذو السرعة الواحدة:
النوع نوع الخدمة S2-min القدرة المقننة (kW) السرعة المقننة /min التيار المقنن (A) كبح DC.
380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz الجهد (V) التيار A كبح العزم N · m
YZ112S-4-H 30 1.5 1.8 1360 1632 4.3 4.5 110 1.37 33
YZ112M-4-H 30 2.2 2.5 1360 1630 6.0 5.92 110 1.37 33
YZ112L-4-H 30 3.7 4 1360 1630 9.6 8.98 110 1.37 33
YZ112S-6-H 30 1.1 1.2 890 1068 3.5 3.31 110 1.37 33
YZ112M-6-H 30 1.5 1.8 890 1068 4.65 4.82 110 1.37 33
YZ112L-6-H 30 2.2 2.5 890 1068 6.6 6.51 110 1.37 33
YZ132M1-4-H 30 5.5 6.3 1356 1670 13.4 13.3 110 1.56 72
YZ132M2-4-H 30 7.5 8.5 1360 1690 18.5 17.88 110 1.56 72
YZ132S-6-H 30 3.7 4 940 1130 10.5 9.85 110 1.56 72
YZ132M-6-H 30 5.5 6.3 940 1130 15.3 15.10 110 1.56 72
YZ160S-6-H 30 7.5 8.5 940 1140 19.73 19.31 110 1.61 160
YZ160L-6-H 30 11 13 930 1130 26.8 27.34 110 1.61 160
YZ180L-6-H 30 15 18.5 960 1152 36 38.42 110 2.24 203
YZ200M-6-H 30 18.5 22 950 1140 43.9 45.13 110 2.23 260
YZ225S-6-H 30 22 25 950 1140 50.97 50.03 110 2.16 399
البيانات الفنية الرئيسية للمحرك ثنائي السرعات
النوع نوع الخدمة S2-min القدرة المقننة (kW) Rated speed r/min التيار المقنن (A) كبح DC.
380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz الجهد (V) التيار A كبح العزم N · m
YZ132M-4/12-H 30/10 3/1.1 3.5/1.2 1360/430 1660/530 8.3/7.6 8.4/8.6 110 1.56 72
YZ132L-4/12-H 30/10 4/1.5 4.5/1.7 1400/430 1700/530 10.3/9.1 10/8.9 110 1.56 72
YZ160L-4/12-H 30/10 6.3/2.2 7.5/2.5 1394/426 1690/530 15.4/11.9 16.2/11.7 110 1.61 160
YZ180L-4/12-H 30/10 8.5/3.5 10/4.0 1400/438 1690/520 19/18 20.5/17.7 110 2.24 203
YZ180L-4/16-H 30/15 11/3.0 13/3.5 1424/328 1742/380 24/16 26.8/16.7 110 2.24 203
YZ200M-4/16-H 30/15 15/4.0 17/4.5 1420/340 1740/400 32.8/24.1 33.2/23.4 110 2.23 260
YZ200L-4/16-H 30/15 18.5/5.5 22/6.3 1420/340 1740/410 40.4/32.6 42.4/32.3 110 2.23 260

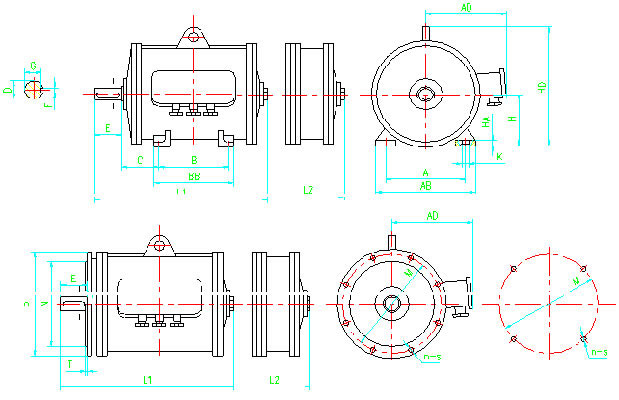

الأبعاد التركيبية والكلية
قياس الإطار أبعاد التركيب الأبعاد الكلية الوزن (kg)
A B C D E F G H K M N P R S T n AB AD BB HA HD L1 L2 L1 L2
112S 190 114 70 28 60 8 24 112 12 265 230 300 0 15 4 4 235 215 152 12 282 315 440 51 73
112M 190 140 70 28 60 8 24 112 12 265 230 300 0 15 4 4 235 215 178 340 465 54 74
112L 190 159 70 28 60 8 24 112 12 265 230 300 0 15 4 4 235 215 197 360 490 60 86
132S 216 140 89 38 80 10 33 132 12 265 230 300 0 15 4 4 259 225 207 15 325 425 545 63 99
132M 216 178 89 38 80 10 33 132 12 265 230 300 0 15 4 4 259 225 218 455 590 85 122
132L 216 203 89 38 80 10 33 132 12 265 230 300 0 15 4 4 259 225 243 485 615 86 122
160S 254 178 108 42 110 12 37 160 15 300 250 350 0 19 5 4 303 258 226 20 370 510 650 120 145
160L 254 254 108 42 110 12 37 160 15 300 250 350 0 19 5 4 303 258 302 590 740 150 175
180L 279 279 121 48 110 14 42.5 180 15 350 300 400 0 19 5 4 341 275 342 450 660 810 220 260
200M 318 267 133 48 110 14 42.5 200 19 400 350 450 0 19 5 8 385 300 337 515 660 810 240 330
200L 318 305 133 48 110 14 42.5 200 19 400 350 450 0 19 5 8 385 300 337 706 846 295 380
225S 356 286 149 55 110 16 49 225 19 500 450 550 0 19 5 8 435 325 386 568 730 890 325 426
ملاحظة: كل البيانات الفنية كمرجع فقط وقد تتغير اعتماداً على مواصفات طلبك. من فضلك اتصل بنا لأي سؤال.
