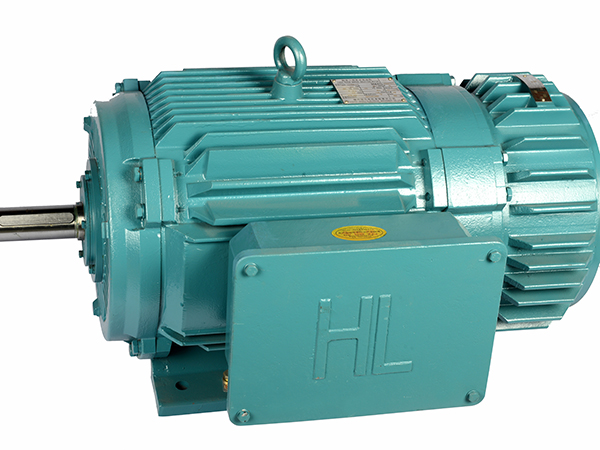

المحرك الحثي ثلاثي الطور للرفع بثلاث سرعات، سلسلة YZ-H

سلسلة YZ-H المحرك الحثي ثلاثي الطور للرفع

مقدمة
البيانات الفنية الرئيسية

سلسلة YZ-H من المحرك الحثي ثلاثي الطور للرفع بثلاث سرعات استخدمت في آلات الرفع و مواصفاته تتوافق مع معايير GB755 و GB/T7060للآلات التدوير الكهربائية في السفن. محرك الرفع الحثي ثلاثي السرعات يمتاز بالأداء الممتاز، إنخفاض الضوضاء، أجهزة السلامة، موثوقية العمل لمدى طويل. محركات الرفع تستخدم لتدوير الونشات، الرافعات والرفع المتناوب. هذه السلسلة من المحركات تتوافق أيضاً مع المعايير والمواصفات التالية:
الآلات الكهربائية الدوارة IEC60034
إجراءات الإختبارات البيئية الأساسية IEC60068
الأبعاد والقيم المقننة لقدرة الآلات الكهربائية الدوراة IEC60072
الاستخدامات الكهربائية في السفن وقواعد بناء السفن الفولاذية البحرية IEC60092

حالات التشغيل:
الارتفاع: 0m
درجة الحرارة من - 25℃ إلى +45 درجة مئوية
الرطوبة النسبية للهواء: أقل من أو تساوي 95 %
الصدمات، الإهتزاز، الندى، الرذاذ الملحي، الرذاذ الزيتي، الفطريات: يوجد
الميل والتأرجح:±22.5°
الميل الجانبي: 15 درجة
الإنحدار الطولي: 10 درجات

البيانات الفنية الرئيسية

النوع	نوع الخدمة S2-min	القدرة المقننة (kW)		السرعة المقننة/min		التيار المقنن (A)		كبح DC.
النوع	نوع الخدمة S2-min	380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz	الجهد (V)	التيار A	كبح العزم N · m
YZ200S-4/8/16-H	10/30/5	9	10	21.4	20.5	1435	1738	110	2.23	260
		9	10	24.7	23.7	684	837
		4.2	4.7	37.3	36.4	324	406
YZ200L-4/8/16-H		12.5	14	29.3	28.4	1437	1733
		12.5	14	34.3	33.2	689	840
		5.7	6.5	49.5	49.4	330	410
YZ225S-4/8/16-H		16.8	19	38.9	38.0	1421	1723		2.16	399
		16.8	19	46.2	45.0	683	835
		8	9.1	67.6	67.9	333	413
YZ225L-4/8/16-H		22.5	25	51.5	49.4	1422	1725
		22.5	25	60.3	57.9	686	838
		10.6	12	85.6	86.3	334	400
YZ250S-4/8/16-H		30	33.5	63.8	61.6	1410	1713		2.65	876
		30	33.5	71.3	68.7	680	832
		14.5	16	105.5	103.5	336	415
YZ250M-4/8/16-H		42	46	86.3	81.6	1410	1707
		42	46	95	89.8	676	830
		20	22	112.6	110	334	414
YZ280S-4/8/16-H		56	63	114	111.2	1415	1717		2.45	1550
		56	63	120.6	117.2	694	844
		27	30	147.5	145	345	423
YZ280L-4/8/16-H		75	84	154	149	1427	1729
		75	84	161.5	156.2	692	843
		36	40	182	179.5	345	423

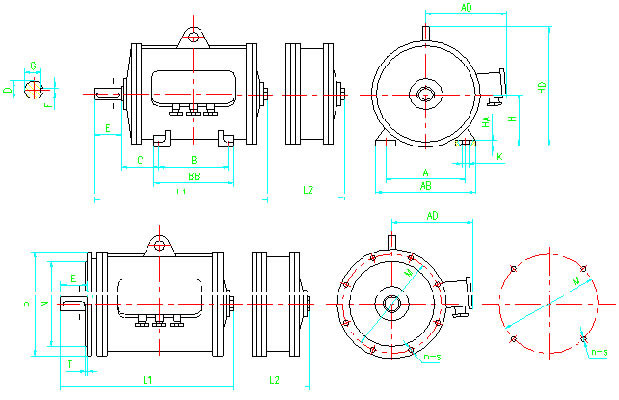

الأبعاد التركيبية والكلية

قياس الإطار	أبعاد التركيب															الأبعاد الكلية								الوزن (kg)
قياس الإطار	A	B	C	D	E	F	G	H	K	M	N	P	S	T	n	AB	AD	BB		HA	HD	L1	L2	L1	L2
200S	318	228	133	48	110	14	42.5	200	19	350	300	400	19	5	4	398	300		338	20	518	660	790	249	335
200L	318	305	133	48	110	14	42.5	200	19	350	300	400	19	5	4	398	300		418		518	740	870	280	385
225S	356	286	149	55	110	16	49	225	19	400	350	450	18	5	8	436	325		386		578	765	925	330	405
225L	356	356	149	55	110	16	49	225	19	400	350	450	18	5		436	325		456		578	835	995	390	465
250S	406	311	168	65	140	18	58	250	24	500	450	550	18	5		506	400		420	23	628	845	1030	600	690
250M	406	349	168	65	140	18	58	250	24	500	450	550	18	5		506	400		458		628	880	1060	700	850
280S	457	368	190	75	140	20	67.5	280	24	500	450	550	18	5		557	430		478		698	910	1125	800	880
280L	457	457	190	75	140	20	67.5	280	24	500	450	550	18	5		557	430		567		698	1000	1215	1010	1200

ملاحظة: كل البيانات الفنية كمرجع فقط وقد تتغير اعتماداً على مواصفات طلبك. من فضلك اتصل بنا لأي سؤال.
