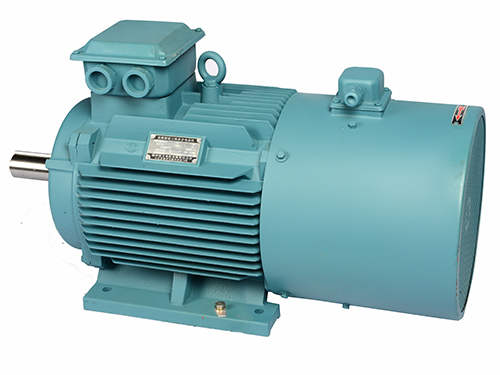

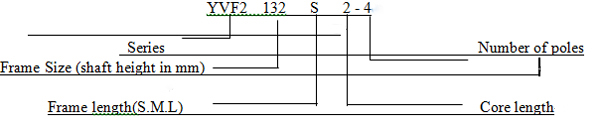

محرك حثي ثلاثي الطور متغير التردد YVF2

شكل الاستفسار

سلسلة YVF2 من المحرك الحثي ثلاثي الأوجه متغير التردد لضبط السرعة هو ذو كفاءة طاقة AC لضبط سرعة المحرك. جهز مع مغير تردد، هذا منتج جديد لتنظيم السرعة للتكامل الكهروميكانيكي. مميزات هذا النوع من المحركات الحثية إنخفاض الضوضاء والأهتزاز، عزم بداية التشغيل كبير، تيار بداية التشغيل صغير، بساطة التركيب، موثوقية التشغيل، سهل الصيانة و يستخدم في مجال واسع الخ. تقليل المستوى والخطوة لتنظيم السرعة يمكن إنجازها في 3(5)~100Hz أو أكثر و مروحة التبريد القصري المستقلة تجعل من المحرك يعيش طويلاً. المحرك يستخدم لإدارة العديد من الآلات على متن السفن مثل المضخات، النافخات، معدات الفصل في السفينة، المحركات الهيدروليكية والمعدات المساعدة الأخرى.

هذه السلسلة من المحركات صممت تبعاً لـ IEC60034-1 (آلات التدوير الكهربائية- التقنيين والأداء).
المحركات أيضاً تتوافق مع المتطلبات المناسبة للمواصفات والمعايير التالية.
الآلات الكهربائية الدوارة IEC60034
إجراءات الإختبارات البيئية الأساسية IEC60068
الأبعاد والقيم المقننة لقدرة الآلات الكهربائية الدوراة IEC60072

كراسي التحميل
نوع وقياس كراسي التجميل المستخدمة في هذه المحركات معطاة في الجدول 1.

جدول 1
قياس الإطار عدد الأقطاب كراسي تحميل
الطرف الأمامي لعمود الدوران الطرف الخلفي لعمود الدوران
B3、B5、B35 V1
80 4，6 6204-2RS/C3 6204-2RS/C3
90 4，6 6205-2RS/C3 6205-2RS/C3
100 4，6 6206-2RZ/C3 6206-2RZ/C3
112 4，6，8 6206-2RZ/C3 6206-2RZ/C3
132 4，6，8 6208-2RZ/C3 6208-2RZ/C3
160 4，6，8 6309-2RZ/C3 6309-2RZ/C3
180 4，6，8 6311/C3 6311/C3
200 4，6，8 6312/C3 6312/C3
225 4，6，8 6313/C3 6312/C3
250 4，6，8 6314/C3 6313/C3
280 4，6，8 6317/C3 6314/C3
315 4，6，8 6319/Z2 7319ACJ 6319/Z2
355 4，6，8 6322/Z2 7322ACJ 6322/Z2

ظروف التشغيل
درجة الحرارة المحيطة من -15℃ إلى 40 درجة مئوية
الرطوبة النسبية: أقل من أو تساوي 90 %
الجهد والتردد
الجهد المقنن: 380 فولت
التردد المقنن: 50 هيرتز
مدي التردد
الهيكل للمحركات من 80 إلى 225 مع مدي العزم الدائم 5~50Hz له تردد مدى قدرة 50~100Hz. الهيكل للمحركات من 250 إلى 355 مع مدى العزم الدائم 3~50Hz له تردد مدى قدرة 50~100Hz.

نوع الخدمة
مستمر (S1)
العزل، إرتفاع درجة الحرارة
العزل F
إرتفاع درجة حرارة الملفات (طريق المقاومة): 100K
درجة الحرارة المسموح بها لكراسي التحميل: 95℃
طريق التدوير
بكرة، عدل التعشيق المرن يمكن إستخدامه للتدوير.
الضوضاء
عند إستخدام مغيير التردد كمصدر للقدرة، الضوضاء تكون محدودة (مستوى القدرة الصوتية A) للمحركات قيست عند حالات عدم وجود حمل أعطيت في الجدول 2.
الإهتزاز
عند إستخدام مغيير التردد كمصدر للقدرة، القيم الفعالة شدة الإهتزاز تقييد بالقياسات في حالات عدم وجود حمل لا تزيد عن القيم المعطاة في الجدول 3.

ترتيبات التركيب
ترتيبات التركيب يكون مسموح بها لمختلف الأحجام للهيكل المبينة في الجدول 4. نحن أيضاً ترتيبات التركيب مخصصة (حسب الطلب).
جدول 2
B3: التثبيت على قاعدة التثبيت أفقياً
B5: التثبيت بواسطة فلنجة أفقياً
B35: التثبيت على قاعدة التثبيت والفلنجة أفقياً
V1: التثبيت بواسطة فلنجة عمودياً

جدول 2
القدرة kW سرعة التزامن r/min
1500 1000 750
مستوى القدرة الصوتية dB(A)
0.18 － 75
0.25
0.37 79 79
0.55 79
0.75
1.1
1.5 83 83 83
2.2
3 87 87 87
4
5.5 91 91 91
7.5
11 93 93 93
15
18.5
22 98 98 98
30 101 101 101
37
45 103 103 103
55
75 105 105 105
90
110 107 107 107
132
160 109 109 109
200
250 111 － －
315
355 113 － －
جدول 3
قياس الإطار ≤132 ＞132～225 ＞225～355
شدة الإهتزاز المحددة (mm/s) 1.8 2.8 3.5
جدول 4
قياس الإطار ترتيبات التركيب（IM）
80～280 B3，B5，B35，V1
315～355 B3，B35，V1

أسطح ملفات المحركات وقطع الغيار المعدنية يتم تشبيعها ومعالجتعها لكي تقاوم الماء والفطريات، التعفن ورذاذ البحر يتبع مواصفات ماكينات التي تعمل في البئة الرطبة.

البيانات الفنية
البيانات الفنية للمحركات معطاة في الجداول من 5 إلى 7. حسب الطلب، نحن يمكننا إنتاج محركات بقطبين.
ملاحظة: كل البيانات كمرجع فقط وممكن ان تتغير بالإعتماد على مواصفات طلبك. إذا كان لديك أي أسئلة يمكنك الاتصال بنا.

جدول 5 (4 أقطاب)
قياس الإطار القدرة المقننة(kW) التيار المقنن(A) العزم المقنن (N·m) Max torque/ العزم المقنن مدي العزم الدائم لتردد (Hz) مدي القدرة الدائمة لتردد (Hz)
YVF2-80M1-4 0.55 1.5 3.5 2.3 5～50 50～100
YVF2-80M2-4 0.75 2.1 4.7
YVF2-90S-4 1.1 2.7 7.0
YVF2-90L-4 1.5 3.6 9.5
YVF2-100L1-4 2.2 5.0 14.0
YVF2-100L2-4 3 6.8 19.0
YVF2-112M-4 4 8.9 25.4
YVF2-132S-4 5.5 11.7 35.0
YVF2-132M-4 7.5 15.4 47.7
YVF2-160M-4 11 22.6 70.0
YVF2-160L-4 15 30.5 95.5
YVF2-180M-4 18.5 35.9 117.1
YVF2-180L-4 22 42.2 140.9
YVF2-200L-4 30 57.3 190.9
YVF2-225S-4 37 70.2 235.5
YVF2-225M-4 45 84.0 286.4
YVF2-250M-4 55 104 350.1 3～50
YVF2-280S-4 75 139 477.7
YVF2-280M-4 90 164 572.9
YVF2-315S-4 110 201 700.2 2.2
YVF2-315M-4 132 240 840.3
YVF2-315L1-4 160 289 1018
YVF2-315L2-4 200 361 1273
YVF2-355M-4 250 464 1592
YVF2-355L-4 315 582 2005
جدول 6 (6 أقطاب)
قياس الإطار القدرة المقننة (kW) التيار المقنن (A) العزم المقنن (N·m) Max torque/ العزم المقنن مدي العزم الدائم لتردد (Hz) مدي القدرة الدائمة لتردد (Hz)
YVF2-90S-6 0.75 2.2 7.2 2.1 5～50 50～100
YVF2-90L-6 1.1 3.2 10.5
YVF2-100L-6 1.5 4.0 14.3
YVF2-112M-6 2.2 5.8 21.0
YVF2-132S-6 3 7.2 28.7
YVF2-132M1-6 4 9.5 38.2
YVF2-132M2-6 5.5 12.5 52.5
YVF2-160M-6 7.5 17.1 71.6
YVF2-160L-6 11 25.0 105.1
YVF2-180L-6 15 33.0 143.2
YVF2-200L1-6 18.5 37.6 176.7
YVF2-200L2-6 22 44.7 210.1
YVF2-225M-6 30 61.1 286.5
YVF2-250M-6 37 71.0 353.4 3～50
YVF2-280S-6 45 86.4 429.8 2.0 3～50 50～100
YVF2-280M-6 55 103 525.3
YVF2-315S-6 75 141 716.3
YVF2-315M-6 90 169 859.5
YVF2-315L1-6 110 205 1051
YVF2-315L2-6 132 246 1261
YVF2-355M1-6 160 302 1528
YVF2-355M2-6 200 377 1910
YVF2-355L-6 250 469 2388
جدول 7 (8 أقطاب)
قياس الإطار القدرة المقننة (kW) التيار المقنن (A) العزم المقنن (N·m) Max torque/ العزم المقنن مدي العزم الدائم لتردد(Hz) مدي القدرة الدائمة لتردد (Hz)
YVF2-132S-8 2.2 5.8 28.0 2.0 5～50 50～100
YVF2-132M-8 3 7.6 38.2
YVF2-160M1-8 4 10.5 50.9
YVF2-160M2-8 5.5 13.4 70.0
YVF2-160L-8 7.5 17.7 95.5
YVF2-180L-8 11 25.6 140.1
YVF2-200L-8 15 33.3 191.0
YVF2-225S-8 18.5 40.3 235.6
YVF2-225M-8 22 47.4 278.1
YVF2-250M-8 30 64.7 382.0 3～50
YVF2-280S-8 37 79.8 471.1
YVF2-280M-8 45 94.8 573.0
YVF2-315S-8 55 114 700.3
YVF2-315M-8 75 152 955.0
YVF2-315L1-8 90 179 1146
YVF2-315L2-8 110 218 1400
YVF2-355M1-8 132 265 1681
YVF2-355M2-8 160 320 2037
YVF2-355L-8 200 399 2547

الأبعاد التركيبية والكلية
العديد من أنواع أبعاد التركيب والأبعاد الكلية موضحة فيمايلي بالجداول من 8 إلى 11.
