سلسلة M2E-H المحرك الحثي الثلاثي الطور ذو كفاءة عالية

شكل الاستفسار

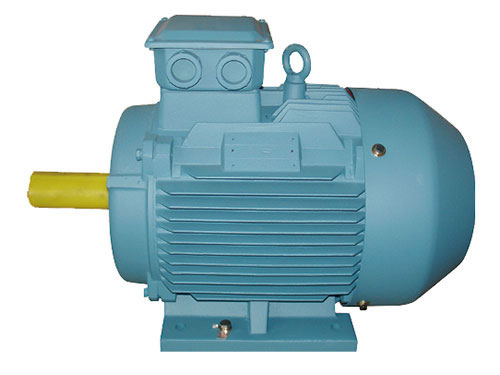

سلسلة M2E-H للمحرك الحثي ثلاثي الطور ذو الكفاءة العالية محرك بحري مغلق بالكامل مع مروحة تبريد نوع القفص السنجابي. هذه السلسلة تمتاز بإنخفاض الضوضاء، العازلية العالية، متعدد أنظمة الآمان. المحركات الحثية ذات الكفاءة العالية تقوم بتشغيل آلات على متن السفن مثل المضخات، النافخات،معدات الفصل، المحركات الهيدروليكية والمعدات المساعدة الأخرى. المحركات تتوافق مع المعايير الدولية IEC60034-1 لتصنيف وأداء الآلات الكهربائية الدوارة و GB18613-2012كفاءة الطاقة للسفن البحرية. هذا المحرك تمت الموافقة من CCS ويخضع للمعايير التالية:
الآلات الكهربائية الدوارة IEC60034
إجراءات الإختبارات البيئية الأساسية IEC60068
الأبعاد والقيم المقننة لقدرة الآلات الكهربائية الدوراة IEC60072
الاستخدامات الكهربائية في السفن IEC60092

المحركات أيضاً تتوافق مع المواصفات الدولية لجمعيات تصنيف السفن التالية:
DNV فيريتاس النرويجية (Det Norske Veritas)
LR سجل Lloyd للشحن
GL Germanischer Lloyd
NK Nippon Kaiji Kyokai
BV مكتب فيريتاس (Bureau Veritas)
ABS المكتب الأمريكي للشحن
KR السجل الكوري للشحن
RINA سجل البحرية الإيطالية
RS سجل البحرية الروسية للشحن

التركيب
1. الحماية المقننة IP55
2. المواد: HT200 هيكل حديد الزهر مع ريش التبريد
3. العمود الإسطواني الممتد. المحركات B3 و B35متوفرة بنوعين من أعمدة الدوران الممتدة حسب الطلب، لكن العمود الثاني الممتد يستطيع فقط نقل خرج مقنن مع الإقتران المباشر. عمود الدوران مصنوع من الفولاذ عالي الجودة رقم 45.
4. صندوق النهايات يتوافق مع منشورات IEC، 34-8. ست نهايات بارزة متوفرة ومخطط التوصيلات موضح على الغلاف الخلفي. الخلوص الكهربائي لا يقل عن 8 مم ومسافة الزحف لا تقل عن 12 مم. نهاية إضافية يتم توفيرها في داخل الصندوق للتأريض.

نوع التصميم
جدول 1
قياس الإطار عدد الأقطاب كراسي تحميل
الطرف الأمامي لعمود الدوران الطرف الخلفي لعمود الدوران
B3, B5, B35 V1
80 2, 4 6204-2RS/Z2 6204-2RS/Z2
90 2, 4, 6 6205-2RS/Z2 6205-2RS/Z2
100 2, 4, 6 6206-2RS/Z2 6206-2RS/Z2
112 2, 4, 6, 8 6306-2RS/Z2 6306-2RS/Z2
132 2, 4, 6, 8 6308-2RS/Z2 6308-2RS/Z2
160 2//4, 6, 8 6209/Z2//6309/Z2 6209/Z2
180 2//4, 6, 8 6211/Z2//6311/Z2 6211/Z2
200 2//4, 6, 8 6212/Z2//6312/Z2 6212/Z2
225 2//4, 6, 8 6312/Z2//6313/Z2 6312/Z2
250 2//4, 6, 8 6313/Z2//6314/Z2 6313/Z2
280 2//4, 6, 8 6314/Z2// 6317/Z2 6314/Z2
315 2//4, 6, 8 6317/Z2// N319/Z2 7317AC /7319AC 6317/Z2
355 2//4, 6, 8 6319/Z2// N322/Z2 7319AC /7322AC 6319/Z2

حالات التشغيل
درجة حرارة الهواء المحيط من 0℃ إلى 45 درجة مئوية
الارتفاع: 0m
الرطوبة النسبية: أقل من أو تساوي 95 %
الندى: موجود
الرذاذ الملحي: يوجد
الرذاذ الزيتي: يوجد
الفطريات: يوجد
الصدمات: يوجد
الإهتزاز: يوجد
الترجح: ±22.5°

الجهد والتردد
الجهد المقنن: 380 فولت أو 440 فولت
التردد المقنن: 50 هيرتز أو 60 هيرتز

التوصيل
3 ك. وات أو أقل: Y
أكثر من 3 ك.وات: △

نوع الوظيفة
مستمر (S1)

العزل وإرتفاع درجة الحرارة
العزل: F
إرتفاع درجة حرارة الملفات: 100K
(طريقة المقاومة)
درجة حرارة المسموج بها لكراسي التحميل 90℃
(طريقة الترمومتر)

نوع بداية التشغيل
مباشرة الجهد الكامل لبداية التشغيل لكل الأحجام: إنخفاض الجهد بعد بدء التشغيل مسموح به عند عدم التحميل أو الحمل الخفيف.

طريق التدوير
بكرة، تحفيز أو إقتران مرن يمكن إستخدامها للتدوير.

التشرب ومعالجات السطح
ملفات المحرك يتم معالجتها جيدا لتكون عازلة للماء ومقاومة للفطريات والرذاذ البحري، وفقاً لمواصفات آلات المناخ الرطب.

الإهتزاز
القيم الفعالة لسرعة الإهتزاز، تقاس في حالة عدم وجود حمل، لا تتجاوز تلك الموضحة في الجدول 2

جدول 2
قياس الإطار 80~132 160 ~ 225 250 ~ 355
سرعة الإهتزاز (mm/s) تعليق حر 1.6 2.2 2.8
تركيب ثابت 1.3 1.8 2.3
جدول 3
النوع القدرة kW التيار المقنن A سرعة الدوران المقننة r/min الكفاءة % عامل القدرة العزم المقنن N.m عزم عمود الدوران المقفل العزم المقنن Tst Tn تيار عمود الدوران المقفل التيار المقنن Ist In أقصى عزم العزم المقنن Tax Tn الضوضاء dB (A)
380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz
M2E-80M1-2-H 0.75 1.7 1.5 2870 3480 80.7 0.82 2.5 2.3 7.0 2.3 66
M2E-80M2-2-H 1.1 2.4 2.1 2875 3485 82.7 0.83 3.7 2.2 7.3 2.3 66
M2E-90S-2-H 1.5 3.2 2.8 2880 3490 84.2 0.84 5.0 2.2 7.6 2.3 71
M2E-90L-2-H 2.2 4.6 4.0 2880 3490 85.9 0.85 7.3 2.2 7.6 2.3 71
M2E-100L-2-H 3 6.0 5.2 2880 3490 87.1 0.87 9.9 2.2 7.8 2.3 76
M2E-112M-2-H 4 7.8 6.7 2915 3535 88.1 0.88 13.1 2.2 8.3 2.3 79
M2E-132S1-2-H 5.5 10.6 9.2 2930 3540 89.2 0.88 17.9 2.0 8.3 2.3 81
M2E-132S2-2-H 7.5 14.4 12.4 2930 3540 90.1 0.88 24.4 2.0 7.9 2.3 81
M2E-160M1-2-H 11 20.6 17.8 2945 3550 91.2 0.89 35.7 2.0 8.1 2.3 81
M2E-160M2-2-H 15 27.9 24.1 2945 3550 91.9 0.89 48.6 2.0 8.1 2.3 81
M2E-160L-2-H 18.5 34.2 29.5 2945 3550 92.4 0.89 60.0 2.0 8.2 2.3 81
M2E-180M-2-H 22 40.5 35.0 2950 3555 92.7 0.89 71.2 2.0 8.2 2.3 83
M2E-200L1-2-H 30 54.9 47.4 2965 3575 93.3 0.89 96.6 2.0 7.6 2.3 84
M2E-200L2-2-H 37 67.4 58.2 2965 3575 93.7 0.89 119 2.0 7.6 2.3 84
M2E-225M-2-H 45 80.8 69.8 2965 3575 94.0 0.90 145 2.0 7.7 2.3 86
M2E-250M-2-H 55 98.5 85.1 2975 3585 94.3 0.90 177 2.0 7.7 2.3 89
M2E-280S-2-H 75 134 115.7 2975 3585 94.7 0.90 241 1.8 7.1 2.3 91
M2E-280M-2-H 90 160 138.2 2975 3585 95.0 0.90 289 1.8 7.1 2.3 91
M2E-315S-2-H 110 195 168.4 2985 3585 95.2 0.90 352 1.8 7.1 2.3 92
M2E-315M-2-H 132 234 202.1 2985 3585 95.4 0.90 422 1.8 7.1 2.3 92
M2E-315L1-2-H 160 279 241.0 2985 3585 95.6 0.91 512 1.8 7.2 2.3 93
M2E-315L2-2-H 200 349 301.4 2985 3585 95.8 0.91 640 1.8 7.2 2.3 93
M2E-355M-2-H 250 436 376.5 2985 3585 95.8 0.91 800 1.6 7.2 2.2 102
M2E-355L-2-H 315 549 474.0 2985 3585 95.8 0.91 1008 1.6 7.2 2.2 106
عرض الجدول كامل
جدول 4
النوع القدرة kW التيار المقنن A سرعة الدوران المقننة r/min الكفاءة % عامل القدرة العزم المقنن N.m عزم عمود الدوران المقفل العزم المقنن Tst Tn تيار عمود الدوران المقفل التيار المقنن Ist In أقصى عزم العزم المقنن Tax Tn الضوضاء dB (A)
380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz
M2E-80M1-4-H 0.55 1.4 1.2 1430 1740 80.8 0.75 3.7 - - - -
M2E-80M2-4-H 0.75 1.8 1.6 1430 1740 82.5 0.75 5.0 2.3 6.6 2.3 56
M2E-90S-4-H 1.1 2.6 2.2 1430 1740 84.1 0.76 7.3 2.3 6.8 2.3 59
M2E-90L-4-H 1.5 3.5 3.0 1430 1740 85.3 0.77 10.0 2.3 7.0 2.3 59
M2E-100L1-4-H 2.2 4.8 4.1 1440 1750 86.7 0.81 14.6 2.3 7.6 2.3 64
M2E-100L2-4-H 3 6.3 5.4 1440 1750 87.7 0.82 19.9 2.3 7.6 2.3 64
M2E-112M-4-H 4 8.4 7.3 1455 1755 88.6 0.82 26.3 2.2 7.8 2.3 65
M2E-132S-4-H 5.5 11.2 9.7 1465 1765 89.6 0.83 35.9 2.0 7.9 2.3 71
M2E-132M-4-H 7.5 15.0 13.0 1465 1765 90.4 0.84 48.9 2.0 7.5 2.3 71
M2E-160M-4-H 11 21.5 18.6 1470 1770 91.4 0.85 71.5 2.2 7.7 2.3 73
M2E-160L-4-H 15 28.8 24.9 1470 1770 92.1 0.86 97.4 2.2 7.8 2.3 73
M2E-180M-4-H 18.5 35.3 30.5 1470 1770 92.6 0.86 120 2.0 7.8 2.3 76
M2E-180L-4-H 22 41.8 36.1 1470 1770 93.0 0.86 143 2.0 7.8 2.3 76
M2E-200L-4-H 30 56.6 48.9 1475 1775 93.6 0.86 194 2.0 7.3 2.3 76
M2E-225S-4-H 37 69.6 60.1 1480 1780 93.9 0.86 239 2.0 7.4 2.3 78
M2E-225M-4-H 45 84.4 72.9 1480 1780 94.2 0.86 290 2.0 7.4 2.3 78
M2E-250M-4-H 55 103 89.0 1485 1785 94.6 0.86 354 2.2 7.4 2.3 79
M2E-280S-4-H 75 136 117.5 1490 1795 95.0 0.88 481 2.0 6.9 2.3 80
M2E-280M-4-H 90 163 140.8 1490 1795 95.2 0.88 577 2.0 6.9 2.3 80
M2E-315S-4-H 110 197 170.1 1490 1795 95.4 0.89 705 2.0 7.0 2.2 88
M2E-315M-4-H 132 236 203.8 1490 1795 95.6 0.89 846 2.0 7.0 2.2 88
M2E-315L1-4-H 160 285 246.1 1490 1795 95.8 0.89 1026 2.0 7.1 2.2 88
M2E-315L2-4-H 200 352 304.0 1490 1795 96.0 0.90 1282 2.0 7.1 2.2 88
M2E-355M-4-H 250 440 380.0 1495 1795 96.0 0.90 1597 2.0 7.1 2.2 95
M2E-355L-4-H 315 554 478.5 1495 1795 96.0 0.90 2012 2.0 7.1 2.2 102
عرض الجدول كامل
جدول 5
النوع القدرة kW التيار المقنن A سرعة الدوران المقننة r/min الكفاءة % عامل القدرة العزم المقنن N.m عزم عمود الدوران المقفل العزم المقنن Tst Tn تيار عمود الدوران المقفل التيار المقنن Ist In أقصى عزم العزم المقنن Tax Tn الضوضاء dB (A)
380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz
M2E-80M 1-6-H 0.37 1.2 1.1 910 1130 67.0 0.68 3.9 - - - -
M2E-80M2-6-H 0.55 1.6 1.4 925 1140 74.0 0.70 5.7 - - - -
M2E-90S-6-H 0.75 2.0 1.7 945 1155 78.9 0.71 7.6 2.0 6.0 2.1 57
M2E-90L -6-H 1.1 2.8 2.4 950 1160 81.0 0.73 11.1 2.0 6.0 2.1 57
M2E-100L-6-H 1.5 3.8 3.3 950 1160 82.5 0.73 15.1 2.0 6.5 2.1 61
M2E-112M-6-H 2.2 5.4 4.7 965 1170 84.3 0.74 21.8 2.0 6.6 2.1 65
M2E-132S-6-H 3 7.2 6.2 975 1180 85.6 0.74 29.4 2.0 6.8 2.1 69
M2E-132M1-6-H 4 9.5 8.2 975 1180 86.8 0.74 39.2 2.0 6.8 2.1 69
M2E-132M2-6-H 5.5 12.7 11.0 975 1180 88.0 0.75 53.9 2.0 7.0 2.1 69
M2E-160M-6-H 7.5 16.2 14.0 980 1185 89.1 0.79 73.1 2.0 7.0 2.1 73
M2E-160L-6-H 11 23.1 20.0 980 1185 90.3 0.80 107 2.0 7.2 2.1 73
M2E-180L-6-H 15 30.9 26.7 980 1185 91.2 0.81 146 2.0 7.3 2.1 73
M2E-200L 1-6-H 18.5 37.8 32.6 985 1190 91.7 0.81 179 2.0 7.3 2.1 73
M2E-200L 2-6-H 22 44.8 38.7 985 1190 92.2 0.81 213 2.0 7.4 2.1 73
M2E-225M-6-H 30 59.1 51.0 985 1190 92.9 0.83 291 2.0 6.9 2.0 74
M2E-250M-6-H 37 71.7 61.9 985 1190 93.3 0.84 359 2.0 7.1 201 76
M2E-280S-6-H 45 85.8 74.1 990 1190 93.7 0.85 434 2.0 7.3 201 78
M2E-280M-6-H 55 103 89.0 990 1190 94.1 0.86 531 2.0 7.3 2.0 78
M2E-315S-6-H 75 143 123.5 990 1190 94.6 0.84 723 2.0 6.6 2.0 83
M2E-315M-6-H 90 170 146.8 990 1190 94.9 0.85 868 2.0 6.7 2.0 83
M2E-315L 1-6-H 110 207 178.8 990 1190 95.1 0.85 1061 2.0 6.7 2.0 83
M2E-315L 2-6-H 132 244 210.7 990 1190 95.4 0.86 1273 2.0 6.8 2.0 83
M2E-355M1-6-H 160 296 255.6 995 1190 95.6 0.86 1536 1.8 6.8 2.0 85
M2E-355M2-6-H 200 365 315.2 995 1190 95.8 0.87 1920 1.8 6.8 2.0 85
M2E-355L-6-H 250 456 393.8 995 1190 95.8 0.87 2399 1.8 6.8 2.0 91
عرض الجدول كامل

جدول 6
أنواع التركيب التقليدية وأحجام الإطار المناسبة موضحة في الجدول التالي (مع علامة "√" )

الإطار النوع الأساسي نوع التدوير
B3 B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36 B14 B34 V18
80 ~ 112 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
132 ~ 160 √ √ √ √ √ √ √ √ √ √ √ √ - - -
180 ~ 280 √ √ √ √ - - - - - - - - - - -
315 ~ 355 √ - √ √ - - - - - - - - - - -
عرض الجدول كامل
العلامة "√" تعني المكونات يمكن تصنيعها. إذا لم يتم تحديدها، صندوق الأطراف سوف يوضع في الجهة اليمنى عندا يقابل نهاية محور الدوران للمحرك.

الأبعاد
مواصفات إطار المحرك B14 بدون القاعدة التثبيت (feet) وحجاب طرفي مع فلنجة (مع ثقوب نافذة).

قياس الإطار الأقطاب أبعاد التركيب الأبعاد الكلية
D E F G M N P R S T AC AD HF L
80M 2,4,6 19 40 6 15.5 100 80 120 0 4-M6 3.0 175 145 - 305
90S 24 50 8 20 115 95 140 4-M8 195 165 360
90L 390
100L 28 60 24 130 110 160 3.5 215 180 245 435
112M 240 200 275 435
عرض الجدول كامل

مواصفات إطار المحرك B34 مع القاعدة التثبيت (feet) وحجاب طرفي مع فلنجة (مع ثقوب نافذة).

قياس الإطار الأقطاب أبعاد التركيب الأبعاد الكلية
A B C D E F G H K M N P R S T AA BB HA AB AC AD HD L
80M 2,4,6 125 100 50 19 40 6 15.5 80 10 100 80 120 0 4-M6 3 34 142 12 165 175 145 225 305
90S 140 100 56 24 50 8 20 90 115 95 140 4-M8 34 185 12 180 195 165 260 360
90L 125 210 390
100L 160 140 63 28 60 24 100 12 130 110 160 3.5 39 233 14 205 215 180 270 435
112M 190 140 70 28 60 112 45 216 226 240 200 310 435
عرض الجدول كامل

مواصفات إطار المحرك B3 مع القاعدة التثبيت (feet) وحجاب طرفي بدون فلنجة.

قياس الإطار أقطاب أبعاد التركيب الأبعاد الكلية
A B C D E F G H K AA BB HA AB AC AD HD L
80M 2,4,6 125 100 50 19 40 6 15.5 80 10 34 142 12 165 175 145 225 305
90S 140 100 56 24 50 8 20 90 10 36 185 12 180 195 165 260 360
90L 125 56 24 215 390
100L 160 140 63 28 60 100 12 39 233 14 205 215 180 270 435
112M 190 70 33 112 45 230 14 230 240 190 300 470
132S 216 89 38 80 10 132 55 186 18 270 275 210 345 510
132M 178 224 560
160M 254 210 108 42 110 12 37 160 14.5 65 315 20 314 335 265 420 730
160L 254 355 760
180M 279 241 121 48 14 42.5 180 70 359 22 355 375 280 455 740
180L 279 394 780
200L 318 305 133 55 16 49 200 18.5 70 454 25 390 410 335 535 885
225S 4 356 286 149 60 140 18 53 225 75 431 28 435 470 355 575 895
225M 2 311 55 110 16 49 466 28 890
4,6 60 140 18 53 925
250M 2 406 349 168 60 140 18 53 250 24 80 445 30 490 545 370 615 915
4,6 65 58
280S 2 457 368 190 280 85 510 35 550 660 425 710 990
4,6 75 20 67.5
280M 2 419 65 18 58 550 1040
4,6 75 20 67.5
315S 2 508 406 216 65 18 58 315 28 120 570 45 635 645 530 845 1200
4,6 80 170 22 71 1230
315M 2 457 65 140 18 58 680 1350
4,6 80 170 22 71 1380
315L 2 508 65 140 18 58 1350
4,6 80 170 22 71 1380
355M 2 610 560 254 75 140 20 67.5 355 120 750 52 726 715 750 1020 1570
4,6 95 170 25 86 1600
355L 2 630 75 140 20 67.5 1570
4,6 95 170 25 86 1600
عرض الجدول كامل

مواصفات إطار المحرك B5 بدون القاعدة التثبيت (feet) وحجاب طرفي مع فلنجة (مع ثقوب نافذة).

قياس الإطار الأقطاب أبعاد التركيب الأبعاد الكلية
D E F G M N P R S T AC AD HF L
80M 2,4,6 19 40 6 15.5 165 130 200 0 4- φ12 3.5 175 145 - 305
90S 24 50 8 20 195 165 360
90L 390
100L 28 60 24 215 180 250 4- φ14.5 4 215 180 230 435
112M 240 200 245 435
132S 38 80 10 33 265 230 300 0 305 235 345 510
132M 560
160M 42 110 12 37 300 250 350 0 4- φ18.5 5 335 265 360 730
160L 760
180M 48 14 42.5 375 280 470 740
180L 780
200L 55 16 49 350 300 400 0 410 335 520 885
225S 4 60 140 18 53 400 350 450 0 8- φ18.5 470 355 580 895
225M 2 55 110 16 49 890
4,6 60 140 18 53 925
250M 2 500 450 550 0 545 415 650 995
4,6 65 58
280S 2 600 425 710 990
4,6 75 20 67.5
280M 2 65 18 58 1040
4,6 75 20 67.5
عرض الجدول كامل

مواصفات إطار المحرك B35 مع القاعدة التثبيت (feet) وحجاب طرفي مع فلنجة (مع ثقوب نافذة).

قياس الإطار الأقطاب أبعاد التركيب الأبعاد الكلية
A B C D E F G H K M N P R S T AA BB HA AB AC AD HD L
80M 2,4,6 125 100 50 19 40 6 16 80 10 165 130 200 0 4- φ12 3.5 34 142 12 165 175 145 225 305
90S 140 56 24 50 8 20 90 36 180 12 180 195 165 260 360
90L 125 215 390
100L 160 140 63 28 60 24 100 12 215 180 250 0 4- φ14.5 4 39 233 14 205 215 180 270 435
112M 190 70 112 45 230 226 240 200 310 435
132S 216 89 38 80 10 33 132 265 230 300 55 226 18 262 305 235 360 510
132M 178 256 560
160M 254 210 108 42 110 12 37 160 15 300 250 350 0 4- φ18.5 5 65 315 20 314 335 265 420 730
160L 254 355 760
180M 279 241 121 48 14 43 180 70 359 22 355 375 280 455 740
180L 279 394 780
200L 318 305 133 55 16 49 200 19 350 300 400 70 454 25 388 410 335 535 885
225S 4 356 286 149 60 140 18 53 225 400 350 450 0 8- φ18.5 75 431 28 435 470 355 575 895
225M 2 311 55 110 16 49 466 890
4,6 60 140 18 53 925
250M 2 406 349 168 140 53 250 24 500 450 550 80 515 30 490 545 415 665 995
4,6 65 58
280S 2 457 368 190 280 85 510 35 550 600 425 710 990
4,6 75 20 68
280M 2 419 65 18 58 550 1040
4,6 75 20 68
315S 2 508 406 216 65 18 58 315 28 600 550 660 8- φ24 6 120 570 45 635 645 530 845 1200
4,6 80 170 22 71 1230
315M 2 457 65 140 18 58 680 1350
4,6 80 170 22 71 1380
315L 2 508 65 140 18 58 1350
4,6 80 170 22 71 1380
355M 2 610 560 254 75 140 20 67.5 355 740 680 800 120 750 52 726 715 750 1020 1570
4,6 95 170 25 86 1600
355L 2 630 75 140 20 67.5 1570
4,6 95 170 25 86 1600
عرض الجدول كامل

المحرك V1 يركب في وضع عمودي ومواصفات الإطار بدون القاعدة التثبيت (feet)، حجاب طرفي مع فلنجة، وعمود التمديد إلى أسفل.

قياس الإطار الأقطاب أبعاد التركيب الأبعاد الكلية
D E F G M N P R S T AC AD HF L
180M 2,4,6 48 110 14 42.5 300 250 350 4- φ18.5 5 375 280 500 800
180L 850
200L 55 16 49 350 300 400 0 410 335 550 945
225S 4 60 140 18 53 400 350 450 0 8- φ18.5 470 355 610 985
225M 2 55 110 16 49 980
4,6 60 140 18 53 1015
250M 2 500 450 550 0 545 415 685 1100
4,6 65 58
280S 2 600 425 740 1110
4,6 75 20 67.5
280M 2 65 18 58 1160
4,6 75 20 67.5
315S 2 65 18 58 600 550 660 8- φ24 6 645 530 900 1320
4,6 80 170 22 71 1350
315S 2 65 140 18 58 1470
4,6 80 170 22 71 1500
315L 2 65 140 18 58 1470
4,6 80 170 22 71 1500
355M 2 75 140 20 67.5 740 680 800 415 750 1010 1710
4,6 95 170 25 86 1740
355L 2 75 140 20 67.5 1710
4,6 95 170 25 86 1740
عرض الجدول كامل
يمكنك تركيب المسخن حسب الطريقة المبينة في الجدول 15.
جدول15
قياس الإطار جهد شريط التسخين قدرة شريط التسخين
YE3-80 ~ 90-H 220 V 20 W
YE3-100 ~ 112-H 220 V 30 W
YE3-132 ~ 160-H 220 V 40 W
YE3-180 ~ 200-H 220 V 50 W
YE3-225 ~ 280-H 220 V 60 W
YE3-315 ~ 355-H 220 V 80 W

معلومات الطلبية
1. عند تجهيز أمر طلبية، حدد نوع المحرك، الخرج، عدد الأقطاب، الجهد، التردد، ترتيبات التركيب وأي متطلبات أخرى.
2. الميزات المخصصة تشمل تمديد عمود الدوران، مكان صندوق النهايات، وحماية الثيرمستور.

ملاحظة: كل البيانات الفنية كمرجع فقط وقد تتغير اعتماداً على مواصفات طلبك. من فضلك اتصل بنا لأي سؤال.

الاستفسار
