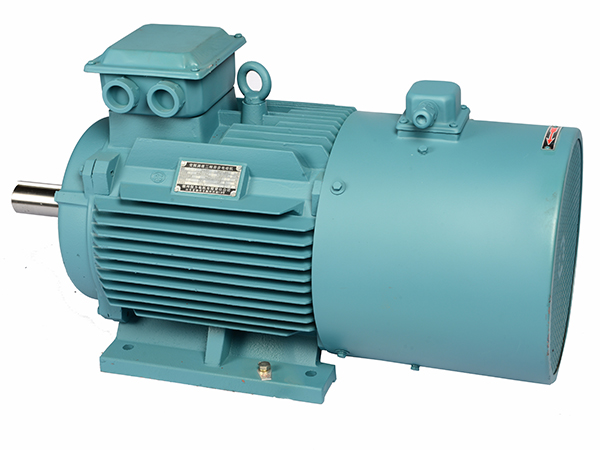

المحرك الحثي ثلاثي الأوجه مغيير التردد لضبط السرعة

شكل الاستفسار

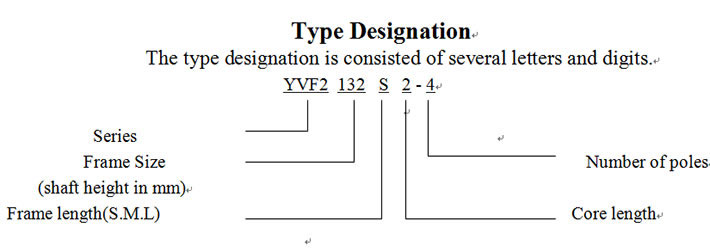

سلسلة YVF2-H من المحرك الحثي ثلاثي الأوجه متغير التردد لضبط السرعة هو ذو كفاءة وتوفير للطاقة. جهز مع مغير تردد، مميزات هذا النوع من المحركات الحثية إنخفاض الضوضاء والأهتزاز، عزم بداية التشغيل كبير، تيار بداية التشغيل صغير، موثوقية التشغيل وسهل الصيانة. تقليل المستوى والخطوة لتنظيم السرعة يمكن إنجازها في 3(5)~100Hz أو أكثر و مروحة التبريد القصري المستقلة تجعل من المحرك. هذا المحرك الحثي مثالي للآلات على اليابسة والماء.

هذه السلسلة من المحركات صممت تبعاً لـ IEC60034-1 قيم وأداء آلات الدوير الكهربائية والمحركات أيضاً تتوافق مع المواصفات التالية:
الآلات الكهربائية الدوارة IEC60034
إجراءات الإختبارات البيئية الأساسية IEC60068
الأبعاد والقيم المقننة لقدرة الآلات الكهربائية الدوراة IEC60072

كراسي تحميل
جدول 1
قياس الإطار عدد الأقطاب كراسي تحميل
الطرف الأمامي لعمود الدوران الطرف الخلفي لعمود الدوران
B3, B5, B35 V1
80 4, 6 6204-2RS/C3 6204-2RS/C3
90 4, 6 6205-2RS/C3 6205-2RS/C3
100 4, 6 6206-2RZ/C3 6206-2RZ/C3
112 4, 6, 8 6206-2RZ/C3 6206-2RZ/C3
132 4, 6, 8 6208-2RZ/C3 6208-2RZ/C3
160 4, 6, 8 6309-2RZ/C3 6309-2RZ/C3
180 4, 6, 8 6311/C3 6311/C3
200 4, 6, 8 6312/C3 6312/C3
225 4, 6, 8 6313/C3 6312/C3
250 4, 6, 8 6314/C3 6313/C3
280 4, 6, 8 6317/C3 6314/C3
315 4, 6, 8 6319/Z2 7319ACJ 6319/Z2
355 4, 6, 8 6322/Z2 7322ACJ 6322/Z2

حالات التشغيل
درجة الحرارة المحيطة من -15℃ إلى 40 درجة مئوية
الرطوبة النسبية: أقل من أو تساوي 90 %
الجهد والتردد
الجهد المقنن: 380 فولت
التردد المقنن: 50 هيرتز

مدي التردد
الهيكل للمحركات من 80 إلى 225 مع مدى العزم الدائم 5~50Hz له تردد مدى قدرة 50~100Hz. الهيكل للمحركات من 250 إلى 355 مع مدي العزم الدائم 3~50Hz له تردد مدى قدرة 50~100Hz.

نوع الخدمة
مستمر (S1)
العزل، إرتفاع درجة الحرارة

العزل F
إرتفاع درجة حرارة الملفات (طريق المقاومة): 100K
درجة الحرارة المسموح بها لكراسي التحميل: 95℃

طريق التدوير
بكرة، عدل التعشيق المرن يمكن إستخدامه للتدوير.

الضوضاء
عند إستخدام مغيير التردد كمصدر للقدرة، الضوضاء تكون محدودة للمحركات التي قيست عند حالات عدم وجود حمل أعطيت في الجدول 2.

الإهتزاز
عند إستخدام مغيير التردد كمصدر للقدرة، القيم الفعالة شدة الإهتزاز تقييد بالقياسات في حالات عدم وجود حمل لا تزيد عن القيم المعطاة في الجدول 3.

ترتيبات التركيب
ترتيبات التركيب يكون مسموح بها لمختلف الأحجام للهيكل المبينة في الجدول 4. نحن أيضاً ترتيبات التركيب مخصصة (حسب الطلب).
B3: التثبيت على قاعدة التثبيت أفقياً
B5: التثبيت بواسطة فلنجة أفقياً
B35: التثبيت على قاعدة التثبيت والفلنجة أفقياً
V1: التثبيت بواسطة فلنجة عمودياً

جدول 2
القدرة kW سرعة التزامن r/min
1500 1000 750
مستوى القدرة الصوتية dB(A)
0.18 － 75
0.25
0.37 79 79
0.55 79
0.75
1.1
1.5 83 83 83
2.2
3 87 87 87
4
5.5 91 91 91
7.5
11 93 93 93
15
18.5
22 98 98 98
30 101 101 101
37
45 103 103 103
55
75 105 105 105
90
110 107 107 107
132
160 109 109 109
200
250 111 － －
315
355 113 － －
قياس الإطار ≤ 132 ＞ 132~225 ＞ 225~355
شدة الإهتزاز المحددة (mm/s) 1.8 2.8 3.5
قياس الإطار ترتيبات التركيب （ IM ）
80~280 B3, B5, B35, V1
315~355 B3, B35, V1

التشريب ومعالجة السطح
أسطح ملفات المحركات وقطع الغيار المعدنية يتم تشبيعها ومعالجتعها لكي تقاوم الماء والفطريات، التعفن ورذاذ البحر يتبع مواصفات ماكينات التي تعمل في البئة الرطبة.

البيانات الفنية
البيانات الفنية للمحركات معطاة في الجداول من 5 إلى 7. حسب الطلب، نحن يمكننا إنتاج محركات بقطبين.
ملاحظة: كل البيانات كمرجع فقط وممكن ان تتغير بالإعتماد على مواصفات طلبك. إذا كان لديك أي أسئلة يمكنك الاتصال بنا.

جدول 5 (4 أقطاب)
قياس الإطار القدرة المقننة (kW) التيار المقنن (A) العزم المقنن (N ·m) Max torque/العزم المقنن مدي العزم الدائم لتردد (Hz) مدي القدرة الدائمة لتردد (Hz)
YVF2-80M1-4 0.55 1.5 3.5 2.3 5~50 50~100
YVF2-80M2-4 0.75 2.1 4.7
YVF2-90S-4 1.1 2.7 7.0
YVF2-90L-4 1.5 3.6 9.5
YVF2-100L 1-4 2.2 5.0 14.0
YVF2-100L 2-4 3 6.8 19.0
YVF2-112M-4 4 8.9 25.4
YVF2-132S-4 5.5 11.7 35.0
YVF2-132M-4 7.5 15.4 47.7
YVF2-160M-4 11 22.6 70.0
YVF2-160L-4 15 30.5 95.5
YVF2-180M-4 18.5 35.9 117.1
YVF2-180L-4 22 42.2 140.9
YVF2-200L-4 30 57.3 190.9
YVF2-225S-4 37 70.2 235.5
YVF2-225M-4 45 84.0 286.4
YVF2-250M-4 55 104 350.1 3~50
YVF2-280S-4 75 139 477.7
YVF2-280M-4 90 164 572.9
YVF2-315S-4 110 201 700.2 2.2
YVF2-315M-4 132 240 840.3
YVF2-315L 1-4 160 289 1018
YVF2-315L 2-4 200 361 1273
YVF2-355M-4 250 464 1592
YVF2-355L-4 315 582 2005
عرض الجدول كامل
جدول 6 (6 أقطاب)
قياس الإطار القدرة المقننة (kW) التيار المقنن (A) العزم المقنن (N ·m) Max torque/ العزم المقنن مدي العزم الدائم لتردد (Hz) مدي القدرة الدائمة لتردد (Hz)
YVF2-90S-6 0.75 2.2 7.2 2.1 5~50 50~100
YVF2-90L-6 1.1 3.2 10.5
YVF2-100L-6 1.5 4.0 14.3
YVF2-112M-6 2.2 5.8 21.0
YVF2-132S-6 3 7.2 28.7
YVF2-132M 1 -6 4 9.5 38.2
YVF2-132M 2 -6 5.5 12.5 52.5
YVF2-160M-6 7.5 17.1 71.6
YVF2-160L-6 11 25.0 105.1
YVF2-180L-6 15 33.0 143.2
YVF2-200L 1 -6 18.5 37.6 176.7
YVF2-200L 2 -6 22 44.7 210.1
YVF2-225M-6 30 61.1 286.5
YVF2-250M-6 37 71.0 353.4 3~50
YVF2-280S-6 45 86.4 429.8 2.0 3~50 50~100
YVF2-280M-6 55 103 525.3
YVF2-315S-6 75 141 716.3
YVF2-315M-6 90 169 859.5
YVF2-315L 1 -6 110 205 1051
YVF2-315L 2 -6 132 246 1261
YVF2-355M 1 -6 160 302 1528
YVF2-355M 2 -6 200 377 1910
YVF2-355L-6 250 469 2388
عرض الجدول كامل
جدول 7 (8 أقطاب)
قياس الإطار القدرة المقننة (kW) التيار المقنن (A) العزم المقنن (N ·m) Max torque/ العزم المقنن مدي العزم الدائم لتردد (Hz) مدي القدرة الدائمة لتردد (Hz)
YVF2-132S-8 2.2 5.8 28.0 2.0 5~50 50~100
YVF2-132M-8 3 7.6 38.2
YVF2-160M1-8 4 10.5 50.9
YVF2-160M2-8 5.5 13.4 70.0
YVF2-160L-8 7.5 17.7 95.5
YVF2-180L-8 11 25.6 140.1
YVF2-200L-8 15 33.3 191.0
YVF2-225S-8 18.5 40.3 235.6
YVF2-225M-8 22 47.4 278.1
YVF2-250M-8 30 64.7 382.0 3~50
YVF2-280S-8 37 79.8 471.1
YVF2-280M-8 45 94.8 573.0
YVF2-315S-8 55 114 700.3
YVF2-315M-8 75 152 955.0
YVF2-315L 1 -8 90 179 1146
YVF2-315L 2 -8 110 218 1400
YVF2-355M 1 -8 132 265 1681
YVF2-355M 2 -8 160 320 2037
YVF2-355L-8 200 399 2547
عرض الجدول كامل

الأبعاد التركيبية والكلية
العديد من أنواع أبعاد التركيب والأبعاد الكلية موضحة فيمايلي بالجداول من 8 إلى 11.

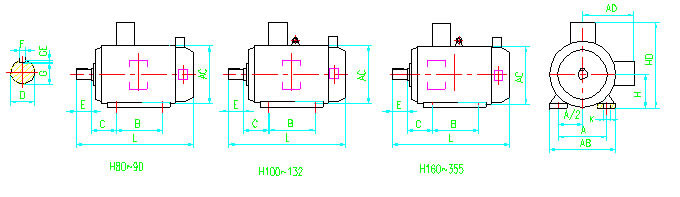

جدول 8 التثبيت بواسطة قاعدة التثبيت بدون فلنجة (IMB3)
قياس الإطار أبعاد التركيب الأبعاد الكلية
A B C D E F G a H K b AB AC AD HD L
البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي
80M 125 100 50 19 40 6 15.5 80 10 165 165 145 220 370
90S 140 56 24 50 8 20 90 180 195 155 250 400
90L 125 430
100L 160 140 63 28 60 24 100 12 205 215 180 270 465
112M 190 70 10 112 230 240 190 300 490
132S 216 89 38 80 33 132 270 275 210 345 530
132M 178 575
160M 254 210 108 42 110 12 37 160 15 320 330 255 420 660
160L 254 715
180M 279 241 121 48 14 42.5 180 355 380 280 455 810
180L 279 850
200L 318 305 133 55 16 49 200 19 395 420 305 505 890
225S 356 286 149 60 140 18 53 225 435 470 335 560 930
225M 311 18 970
250M 406 349 168 65 58 250 24 490 510 370 615 1050
280S 457 368 190 75 20 67.5 280 550 580 410 680 1100
280M 419 20 71 1180
315S 508 406 216 80 170 22 71 315 28 635 645 530 845 1330
315M 457 1390
315L 508 1480
355M 610 560 254 95 170 25 86 355 730 730 655 1100 1750
355L 630 1800
عرض الجدول كامل

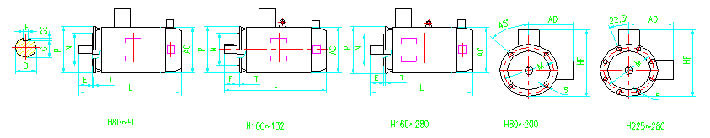

جدول 9 التثبيت بواسطة فلنجة بدون قاعدة التثبيت (IMB5)
قياس الإطار أبعاد التركيب الأبعاد
D E F G a M N P b S d T عدد الثقوب في الفلنجة AC AD HF L
البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي
80M 19 40 6 15.5 165 130 200 12 3.5 4 175 145 185 370
90S 24 50 8 20 195 155 195 400
90L 430
100L 28 60 24 215 180 250 15 4.0 215 180 245 465
112M 240 190 265 490
132S 38 80 10 33 265 230 300 275 210 315 530
132M 575
160M 42 110 12 37 300 250 350 19 5.0 330 255 385 660
160L 715
180M 48 14 42.5 380 280 430 810
180L 850
200L 55 16 49 350 300 400 420 305 480 890
225S 60 140 18 53 400 350 450 8 470 335 535 930
225M 970
250M 65 58 500 450 550 510 370 595 1060
280S 75 20 67.5 580 410 650 1100
عرض الجدول كامل

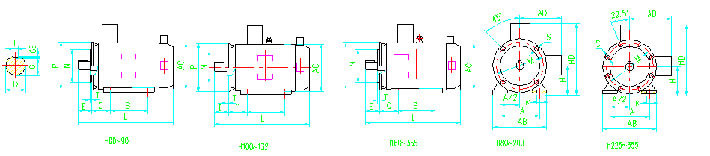

جدول 10 التثبيت بواسطة فلنجة بدون قاعدة التثبيت (IMB35)
قياس الإطار أبعاد التركيب الأبعاد الكلية
A B C D E F G a H K d M N P b S d T عدد الثقوب في الفلنجة AB AC AD HD L
البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي
80M 125 100 50 19 40 6 15.5 80 10 165 130 200 12 3.5 4 165 175 145 220 370
90S 140 56 24 50 8 20 90 180 195 155 250 400
90L 125 430
100L 160 140 63 28 60 24 100 12 215 180 250 15 4.0 205 215 180 270 465
112M 190 70 112 230 240 190 300 490
132S 216 89 38 80 10 33 132 265 230 300 270 275 210 345 530
132M 178 575
160M 254 210 108 42 110 12 37 160 15 300 250 350 19 5.0 330 330 255 420 660
160L 254 715
180M 279 241 121 48 14 42.5 180 355 380 280 455 810
180L 279 850
200L 318 305 133 55 16 49 200 19 350 300 400 395 420 305 505 890
225S 356 286 149 60 140 18 53 225 400 350 450 8 435 470 335 560 930
225M 311 970
250M 406 349 168 65 58 250 24 500 450 550 490 510 370 615 1050
280S 457 368 190 75 20 67.5 280 550 580 410 680 1100
280M 419 1180
315S 508 406 216 80 170 22 71 315 28 600 550 660 24 6.0 635 645 530 845 1330
315M 457 1390
315L 508 1480
355M 610 560 254 95 25 86 355 28 740 680 800 24 6.0 8 730 710 655 1100 1750
355L 630 1800
عرض الجدول كامل
جدول 11 التثبيت العمودي بواسطة فلنجة (بواسطوة الحفر) (IMV1)
قياس الإطار أبعاد التركيب الأبعاد الكلية
D E F G a M N P S d T عدد الثقوب في الفلنجة AC AD HF L
البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي البعد الأساسي
80 19 40 6 15.5 165 130 200 12 3.5 4 165 175 260 370
90S 24 50 8 20 180 180 270 400
90L 430
100L 28 60 24 215 180 250 15 4.0 205 195 300 465
112M 230 205 320 490
132S 38 80 10 33 265 230 300 270 265 380 530
132M 575
160M 38 110 12 37 300 250 350 19 5.0 325 270 450 660
160L 715
180M 48 14 42.5 380 280 500 788
180L 820
200L 55 16 49 350 300 400 420 305 550 960
225S 60 140 18 53 400 350 450 8 470 335 610 1020
225M 1060
250M 65 58 500 450 550 510 370 650 1160
280S 75 20 67.5 580 410 720 1220
280M 1300
315S 80 170 22 71 600 550 660 24 6.0 645 530 900 1530
315M 1520
315L 1610
355M 95 170 25 86 740 680 800 710 655 1100 1890
355L 1940
عرض الجدول كامل
ملاحظة: نحن نستطيع توفير محركات مع المسخنات لمنع الرطوبة، المحركات مع صناديق النهايات في الجهة اليسرى من نهاية عمود الدوران، المحركات مع أجهزة التشفير والمكابح، والمحركات مع حماية ثرمستور.
