العربيةلوحة التحكم الرئيسية البحرية

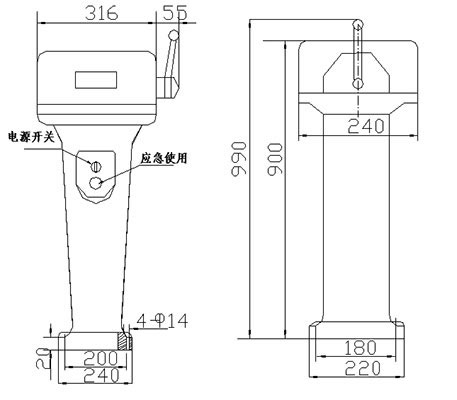

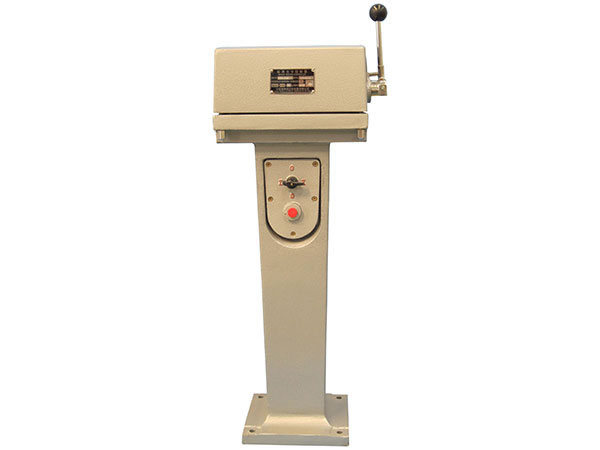

سلسلةLK911-A من لوحة التحكم الرئيسية البحرية تستخدم للتحكم في دوائر AC و DC. صندوق التحكم الكهربائي يتحكم في بداية التشغيل، التشغيل، تغيير السرعة، عكس إتجاه الدوران وكبح المحركات بإستخدام أجهزة آلات الرسو .
ظروف التطبيق:
درجة الحرارة المحيطة: من -25 درجة مئوية إلى 45 درجة مئوية
الميلان والتأرجح: ±22.5 درجة.
هناك مؤثرات الصدمة، الإهتزاز، الرذاذ الملحي، الفطريات ورطوبة الهواء في البحر في حالة العمل الطبيعية للسفينة.
تركيبة لوحة التحكم الرئيسية بسيطة ومستقرة، مصنوعة من سبيكة الفضة والصندوق من سبيكة الألمنيوم.
البيانات الفنية الرئيسية:
تصنيف حماية الهيكل: IP56
الجهد المقنن: جهد AC أقل من أو يساوي 440 فولت، جهد DC أقل من أو يساوي 220 فولت
التيار الحراري الاصطلاحي: 10 أمبير
| النوع | أعمدة الدوران (في الإتجاه والإتجاه المضاد) | الدائرة QTY | رمز الفتح والغلق |
| 8 | 1 | ||
| 5 | 11 | 2 | |
| 2 | 5 | 3 | |
| 3 | 4 | ||
| 6 | 5 | ||
| 2 | 5 | 6 | |
| 3 | 5 | 7 | |
| 3 | 10 | 8 | |
| 2 | 6 | 9 | |
| 3 | 10 | ||
| 3 | 9 | 11 | |
| 4 | 8 | 12 | |
| 5 | 12 | 13 | |
| 3 | 7 | 14 | |
| 3 | 9 | 15 | |
| 2 | 6 | 16 | |
| 2 | 6 | 17 | |
| 3 | 12 | 18 | |
| 2 | 8 | 19 | |
| 3 | 11 | 20 | |
| 2 | 10 | 21 | |
| 3 | 7 | 22 | |
| 2 | 6 | 23 | |
| 2 | 5 | 25 | |
| 2 | 7 | 26 | |
| 5 | 6 | 27 | |
| 3 | 9 | 28 | |
| 4 | 7 | 29 |
التخصيصات:
أ. تثبيت لوحة التحكم الرئيسية وضعت في جهة اليسار أو اليمين. إذا لم توضح، سوف توضع في الجهة اليمنى.
ب. كمية الدوائر في لوحة التحكم الرئيسية لا تزيد عن ثمانية. العميل يجب مدى القياس للأميتر.
ت. لوحة التحكم الرئيسية يمكن أن تحتوي على إرجاع يدوي أو آلي مع كمية دوائر لا تزيد عن أثنى عشر.
ث. غلاف الحماية الفولاذي يمكن إضافته.

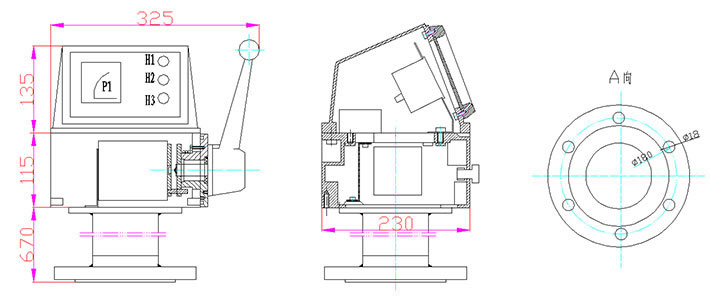

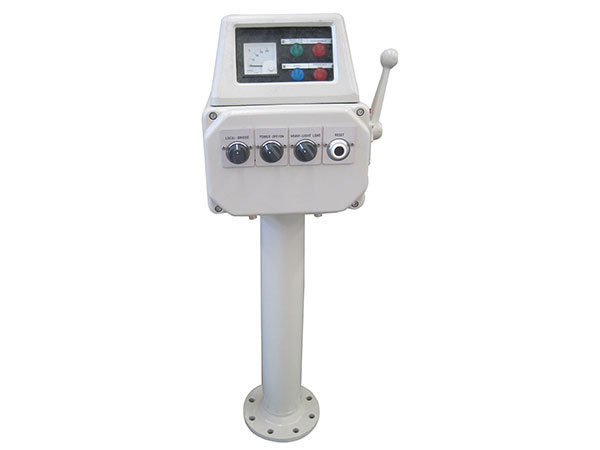

لوحة التحكم الرئيسية الأوتوماتيكية تعمل مع كل الدوائر التي تتحكم في بداية التشغيل، عكس إتجاه الدوران والكبح للمحركات المستخدمة في ونش أجهزة آلات المرسى. المتحكم يمكن تخصيصه لتحكم ثابت الشد، الإشارة التماثلية من 4 إلى 20 مم أو تحكم ثنائي التعليق.
ظروف التطبيق:
درجة الحرارة المحيطة: من -25 درجة مئوية إلى 45 درجة مئوية
الميلان والتأرجح: ±22.5 درجة.
هناك مؤثرات الصدمة، الإهتزاز، الرذاذ الملحي، الفطريات ورطوبة الهواء في البحر في حالة العمل الطبيعية للسفينة.
الهيكل مصنوع من مواد سبيكة الألمنيوم مع حديد الزهر، نوع تفكيك وتجميع.
البيانات الفنية الرئيسية:
تصنيف حماية الهيكل: IP56
الجهد المقنن: جهد AC 440 فولت، جهد DC 220 فولت
التيار الحراري الاصطلاحي: 10 أمبير

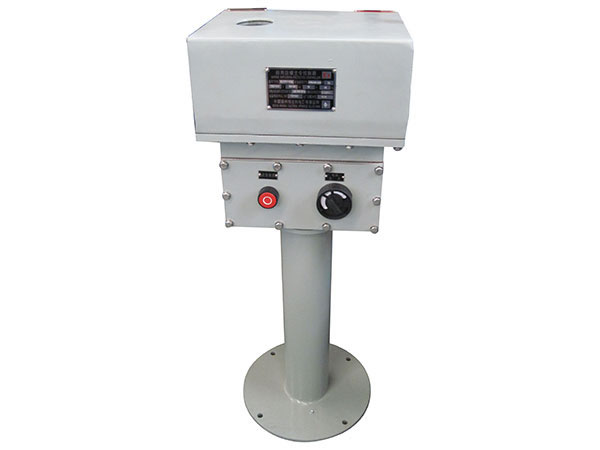

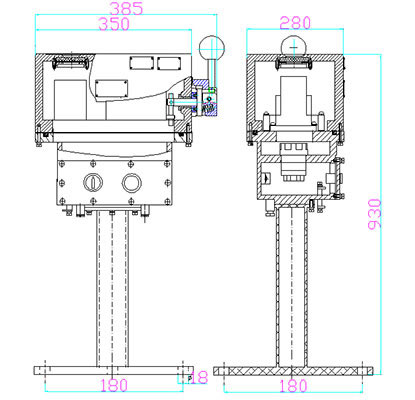

لوحة التحكم الرئيسية المقاومة للانفجار يمكن إستخدامها آلات الشحن في الظروف التي يتواجد فيها الغازات القابلة للانفجار أو المواد الخطرة المستخدة.صندوق التحكم الكهربائي يتحكم في بداية التشغيل، التشغيل، تغيير السرعة والكبح للمحركات لأجهزة آلات الونش.
ظروف التطبيق:
درجة الحرارة المحيطة: من -25 درجة مئوية إلى 45 درجة مئوية
الميلان والتأرجح: ±22.5 درجة.
هناك مؤثرات الصدمة، الإهتزاز، الرذاذ الملحي، الفطريات والهواء الرطب في البحر في حالة العمل الطبيعية للسفينة.
في المواقع الخطرة التي يوجد فيها محيط غازي متفجر: منطقة 1، منطقة 2
مستوى البخار للغازات القابلة للاشتعال: ‖A,‖B
تصنيف درجة الحرارة: T1-T4
تصنيف مقاومة الانفجار لصندوق التحكم: Exd‖BT4
تصنيف الحماية: IP56
البيانات الأخرى نفس الموجودة في التحكم العادي
